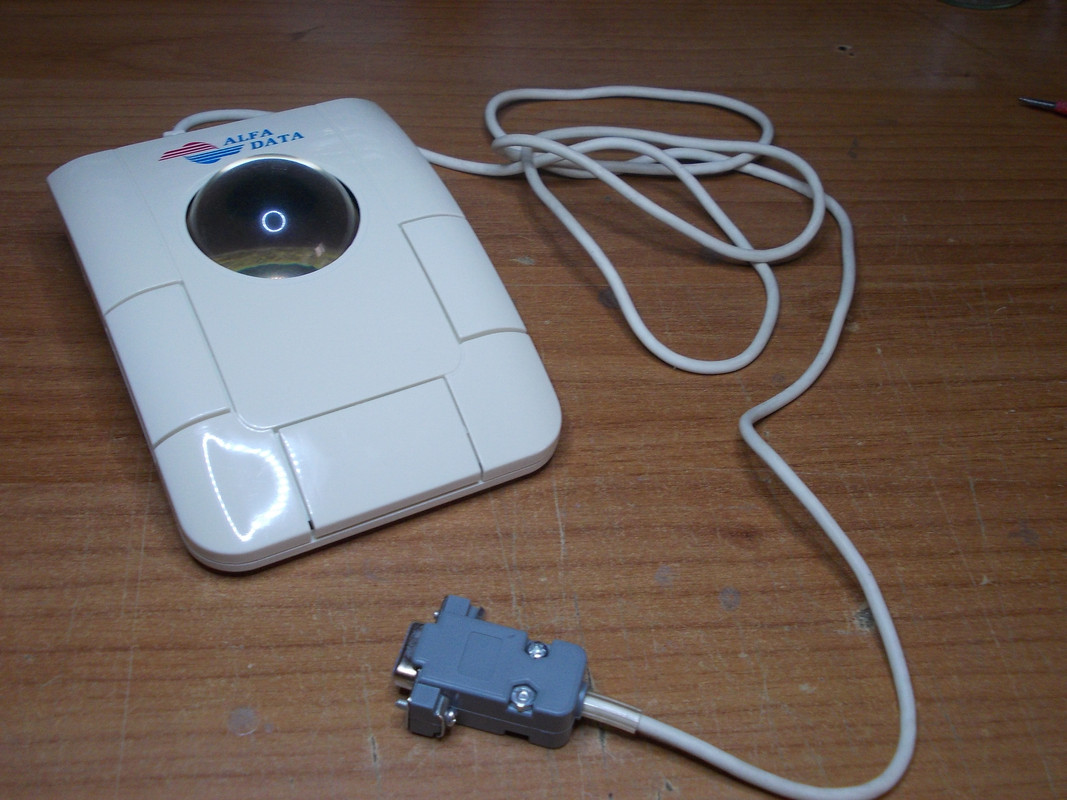

Βροχερή μέρα σήμερα γι αυτό είπα να ασχοληθώ με την επισκευή μιας "ατίθασης" track ball από την Alfa Data. Τα χαρακτηριστικά της είναι η φωτιζόμενη, διάφανη μπίλια κύλισης και η συμβατότητα της με Atari αλλά και με Commodore Amiga(s). Η επιλογή γίνεται μέσω διακόπτη.
Το πρόβλημα ήταν ότι ο cursor δεν μπορούσε να κινηθεί σχεδόν καθόλου και όταν μου έκανε την χάρη, η κίνηση του ήταν απότομη και ασταθής. Μα πως να μπορούσε, αφού από τα pins της υποδοχής έδειχνε να υπάρχει επαφή μόνο στα τρία από τα οκτώ; Τόσα χρόνια, βάλε και βγάλε, οι επαφές μας άφησαν χρόνους.

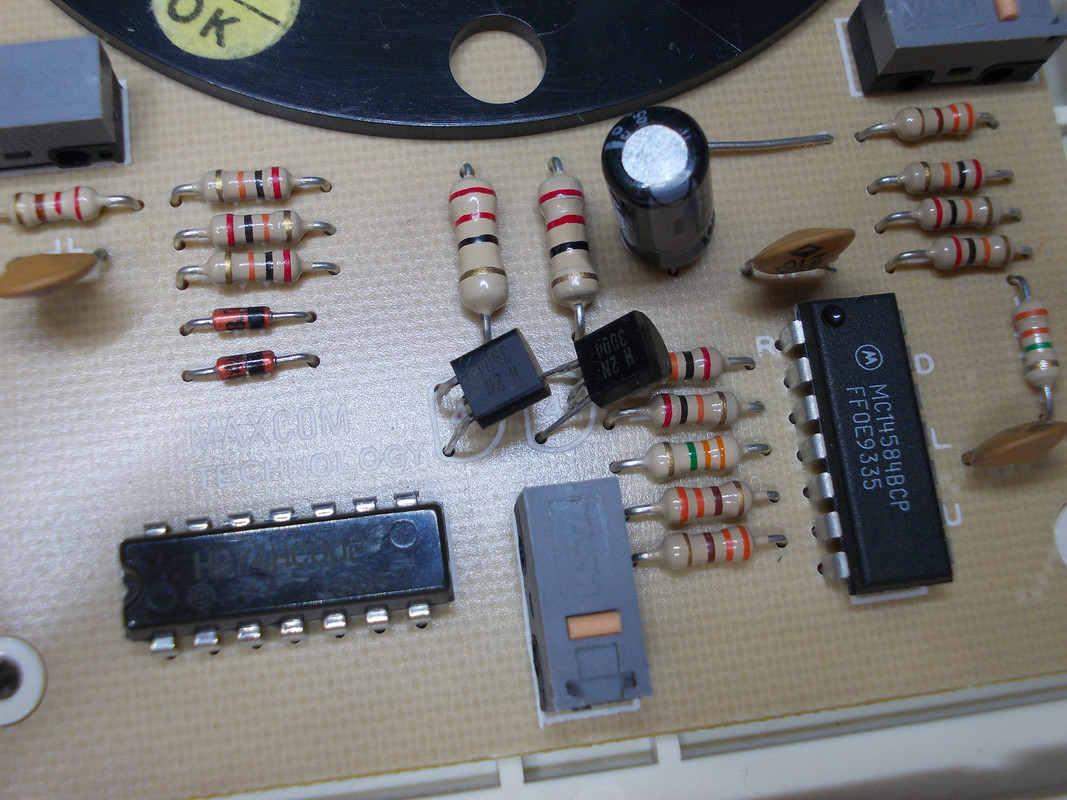

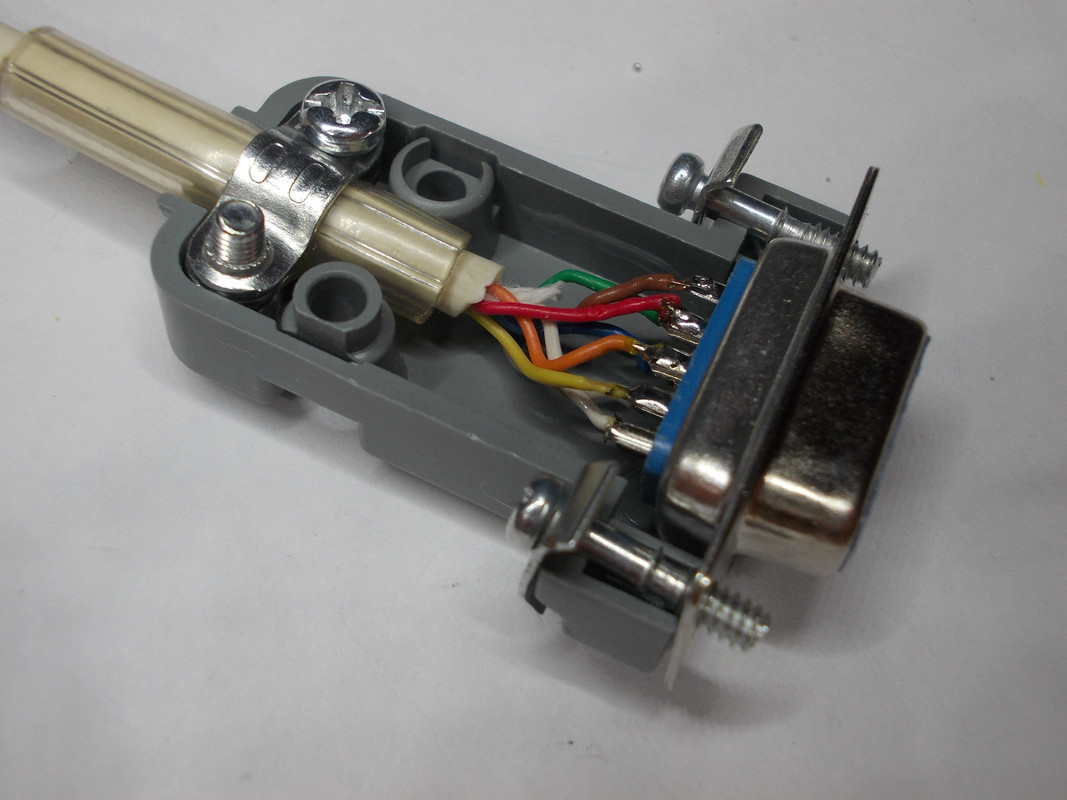

Λύθηκε, μετρήθηκε και μπήκε καινούργιος θηλυκός DB9 connector (+housing). Αφού ήμουν στην γειτονιά, καθάρισα τα μεταλλικά ράουλα, άλλαξα έναν πυκνωτή και αντικατέστησα τα παλιά leds με ολοκαίνουργια ultra bright.

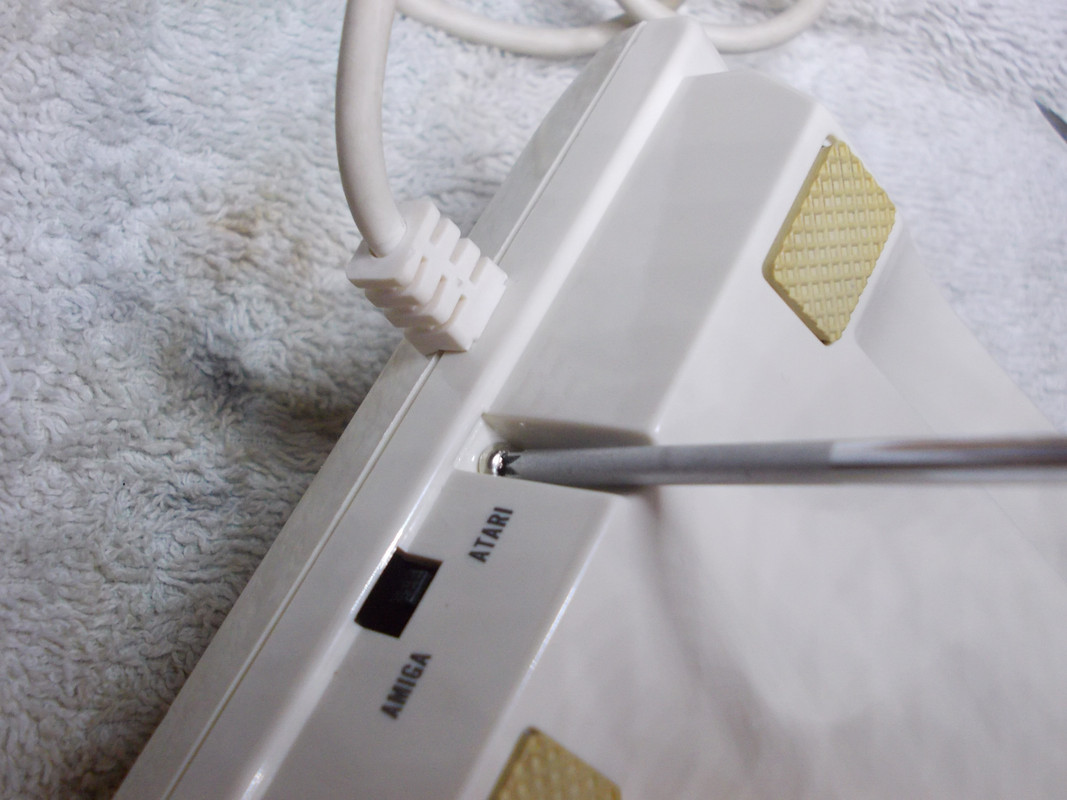

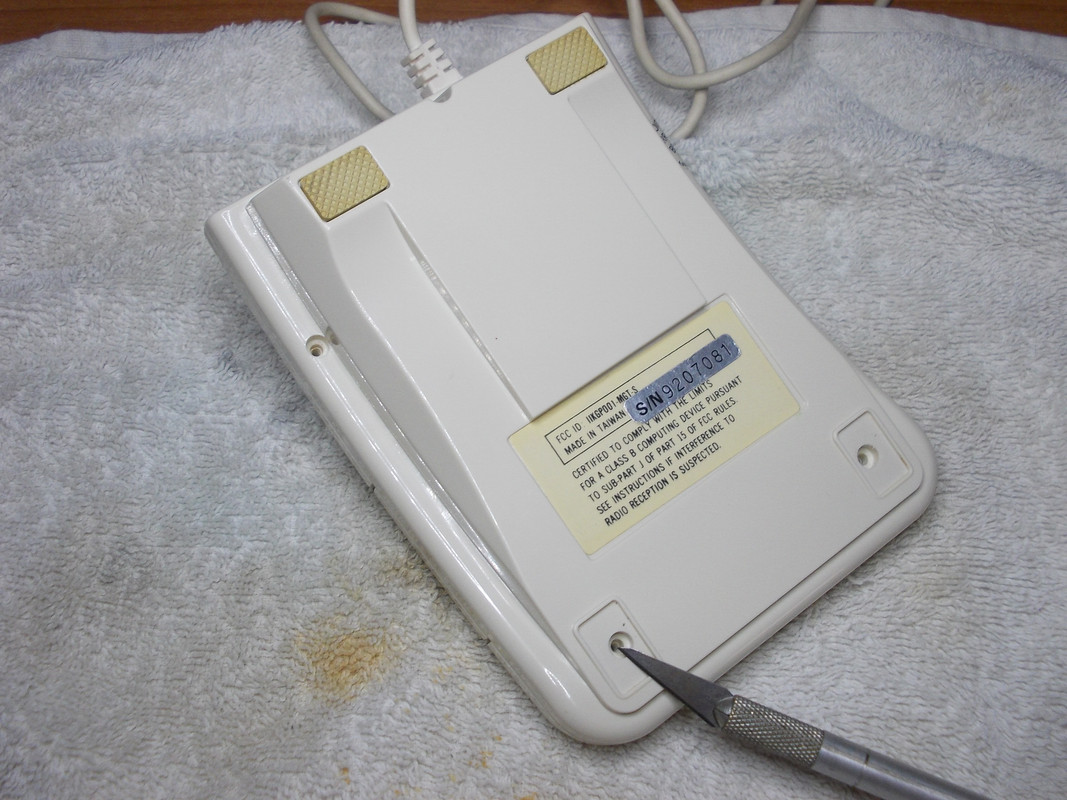

5 βίδες και είσαι μέσα. Οι 2 κάτω, είναι καλά κρυμμένες κάτω από τα λαστιχένια αντιολισθητικά αυτοκόλλητα

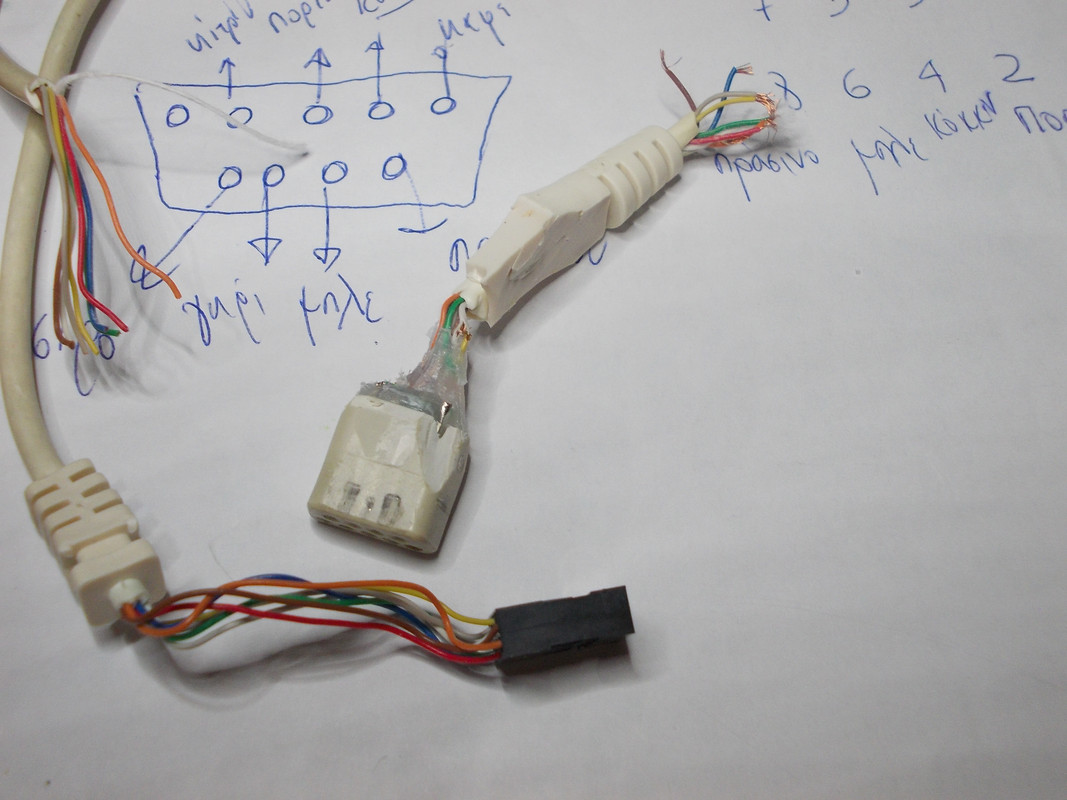

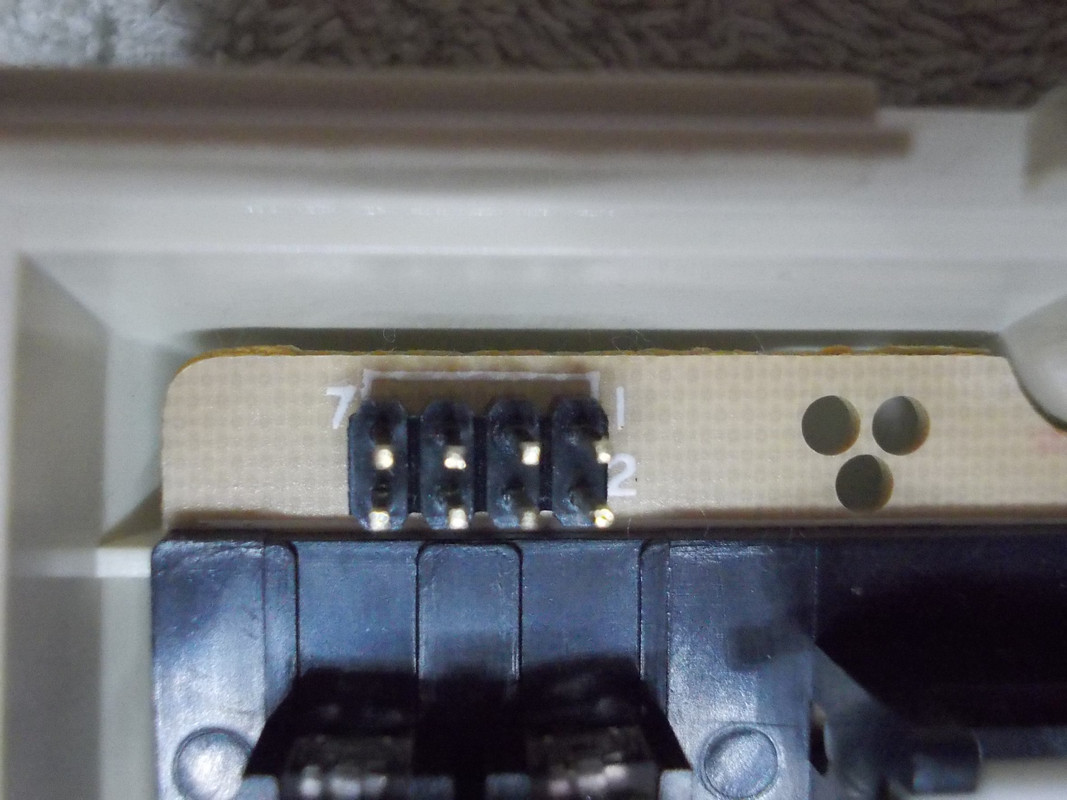

Ψαχουλεύοντας τους ακροδέκτες...

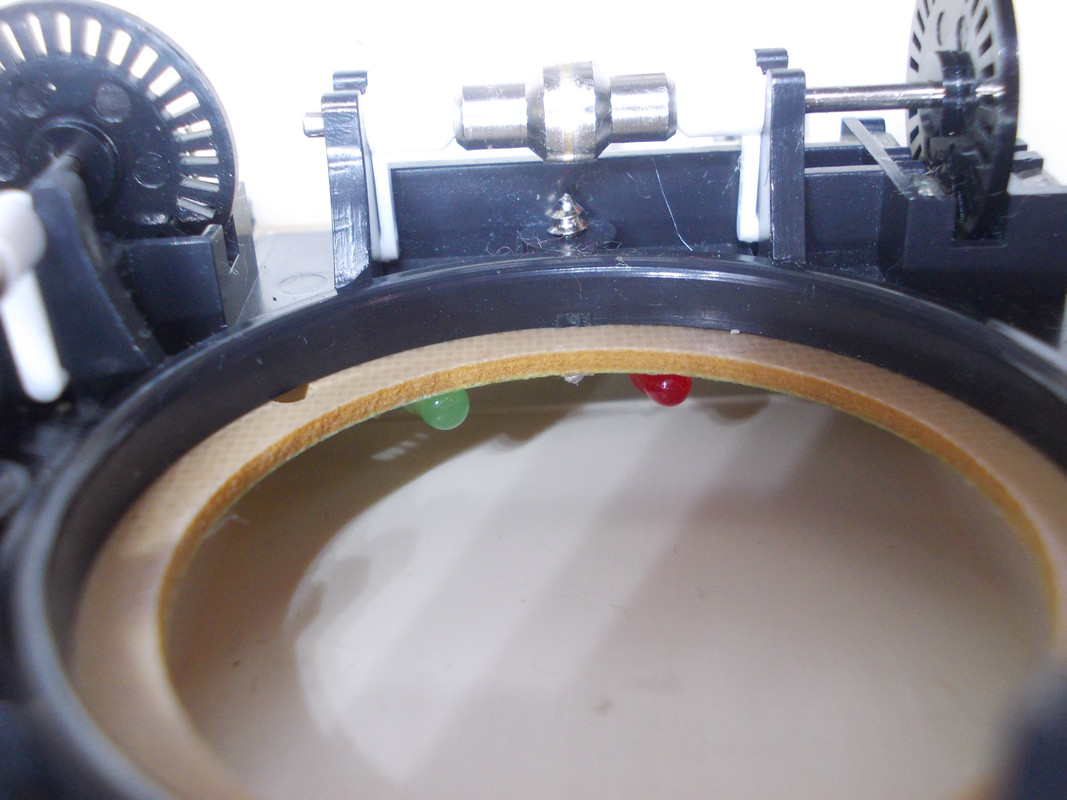

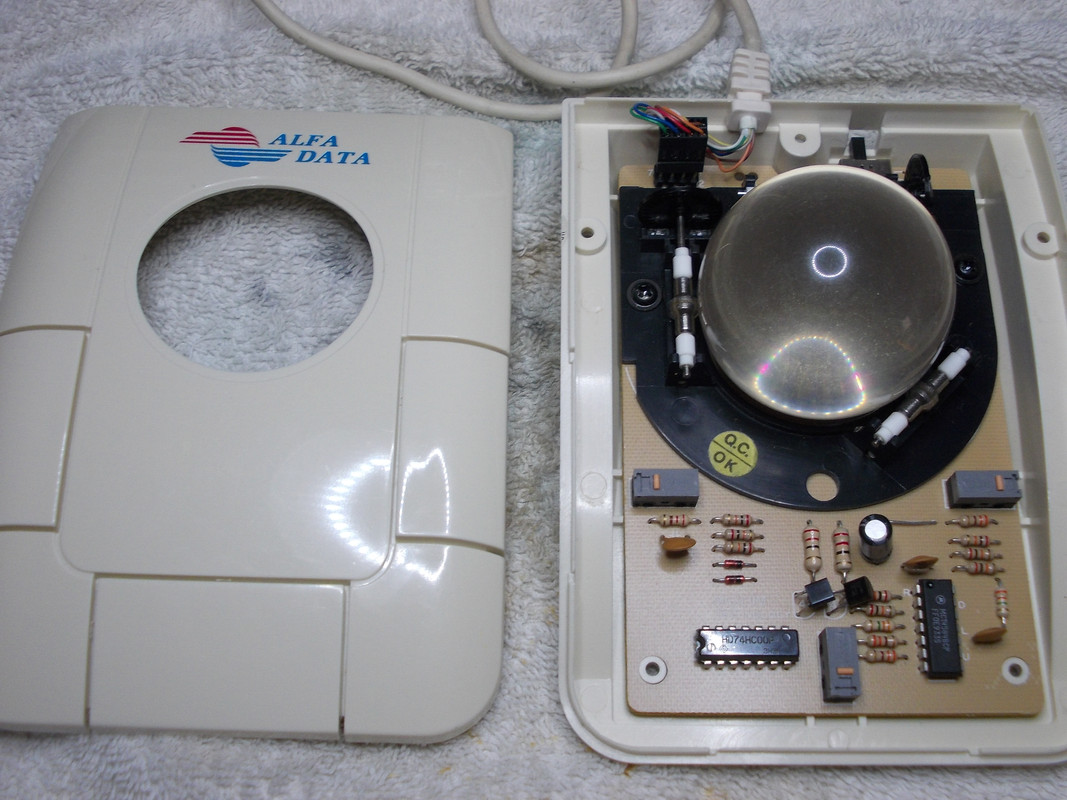

Αυτά τα δυο καλά κρυμμένα leds είναι υπεύθυνα για τον φωτισμό της διάφανης μπίλιας κατά την κίνηση του cursor

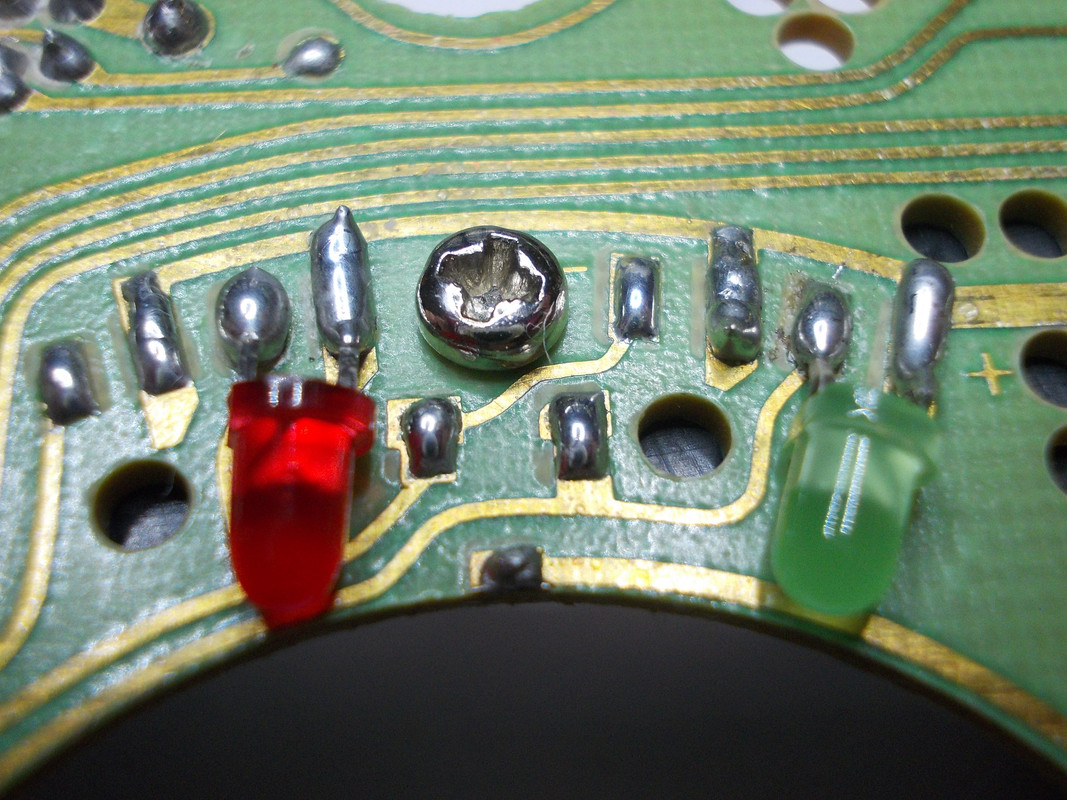

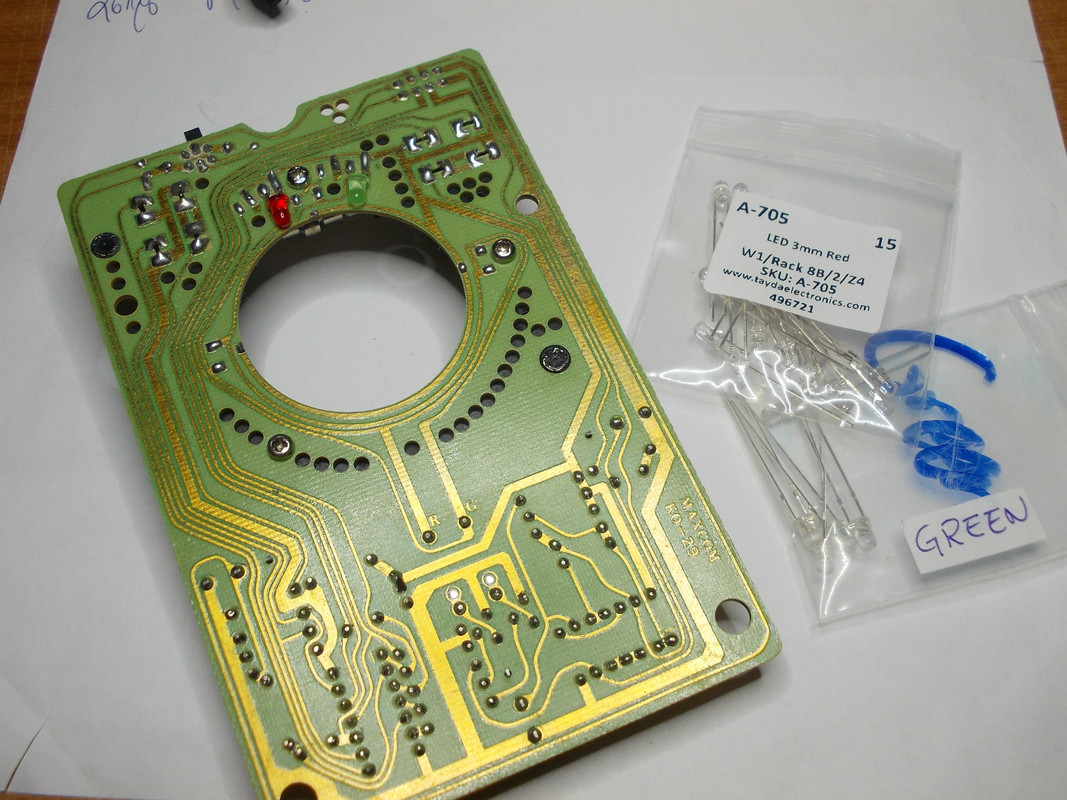

Ώρα για αλλαγή με ultra bright, ίδιας απόχρωσης (για να κρατάμε και λίγο το retro feel, έτσι;
)

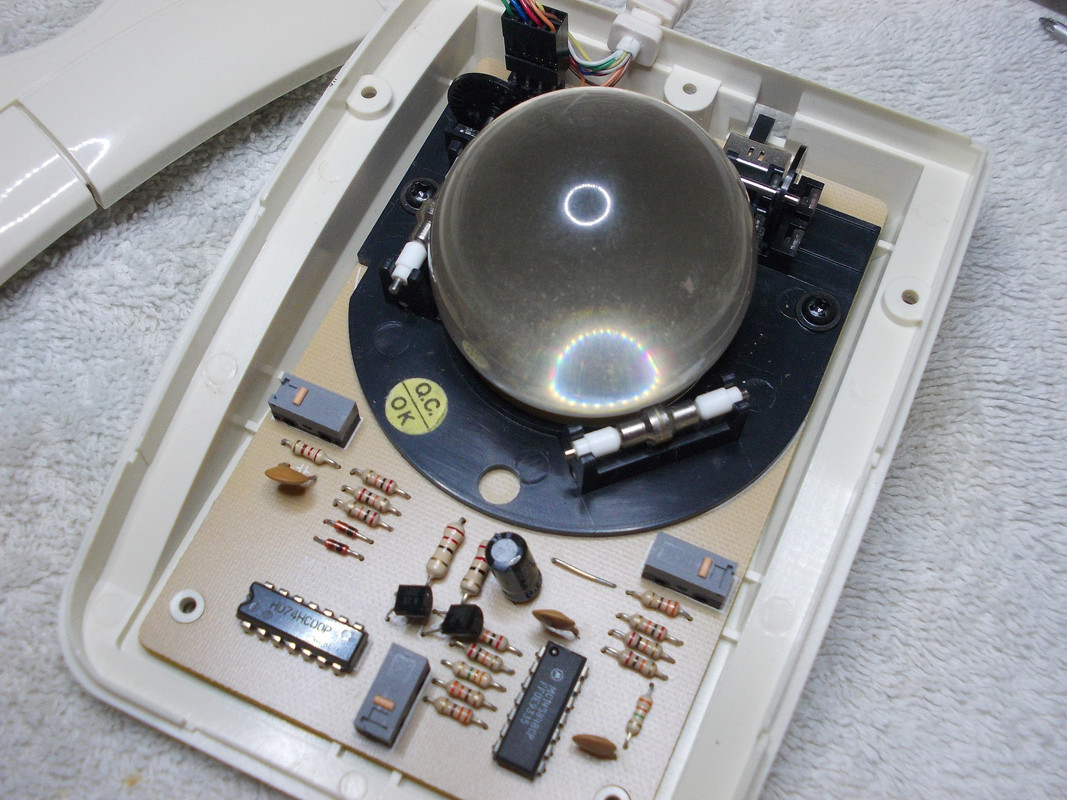

Λίγο πριν το κλείσιμο...Τελευταία επιθεώρηση...

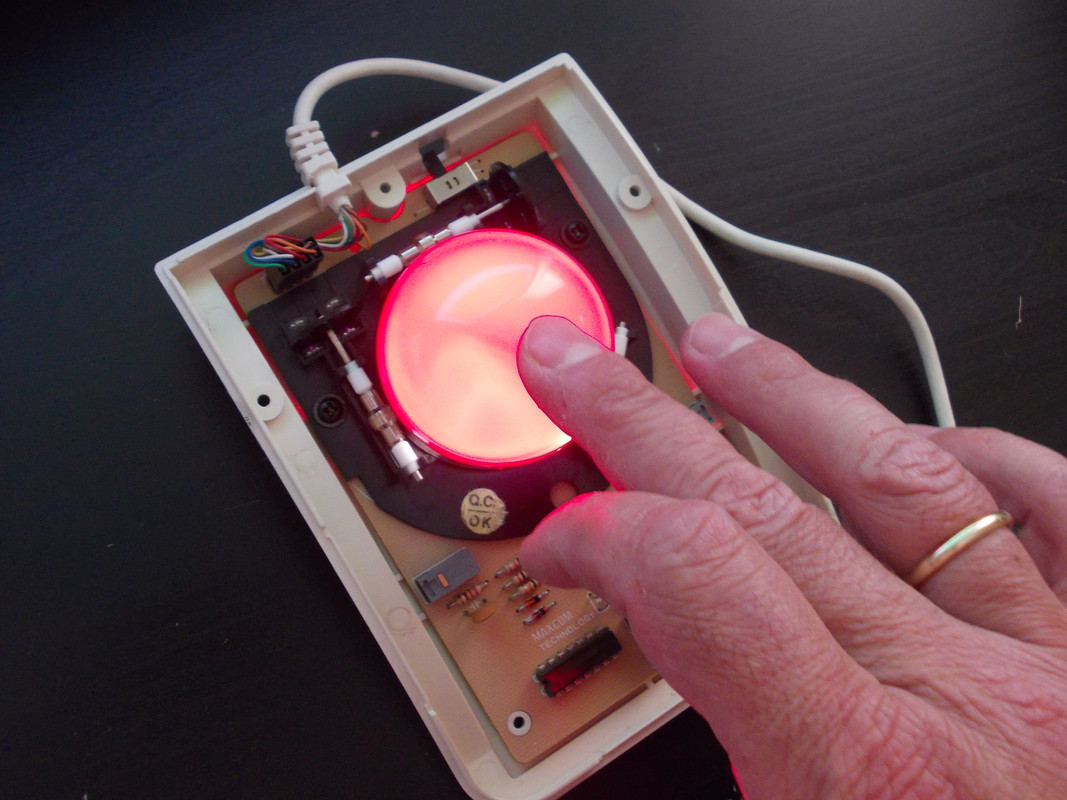

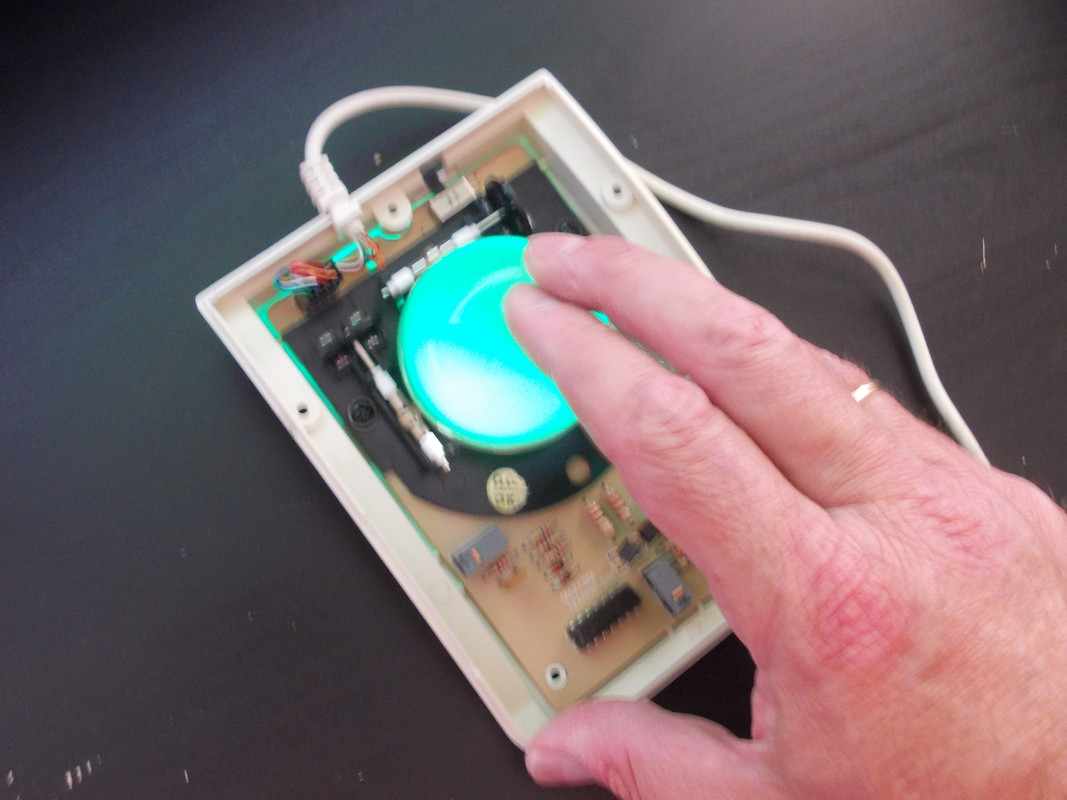

Τώρα ο cursor "λάμπει" και "πετάει", γλιστρώντας ομαλά στο little green GEM ή στο Workbench!
Σε λίγο έρχεται και video ...Τύφλα να έχουν τα Chroma!
