Η Νεκρανάσταση μιας C64 motherboard

geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,328
Πρόκειται για μια motherboard C64 (παλαιού τύπου / ψωμιέρα) με κωδικό ASSY 250425.
Είναι η πρώτη από τις δυο (που συνόδευαν τους C64), που μου έκανε πρόσφατα δώρο ο stelios-1978 :thumbup:

Η μητρική ήταν σε πολύ καλή κατάσταση αλλά παρόλα αυτά ξεκίνησα με ένα ωραίο μπανάκι...τι να κάνουμε, έχω βίτσιο με την καθαριότητα :D
Στα άδεια sockets φιλοξενήθηκαν 1 VIC, 1 timer MOS 8701, 1 6581 SID και ένα KERNAL chip για C64 breadbin. Επίσης τοποθετήθηκε και μια ασφάλεια (Fast blow 1.5 A - δεν είχα 1.6 Α, αλλά κι αυτή κάνει μια χαρά τη δουλειά της :) )
Όλα τα chips ήταν άψογα και δοκιμασμένα...

Η πρώτη εικόνα που αντίκρυσα ήταν αυτή :



Ανακατεμένα ιερογλυφικά παντού....Έβαλα cartridge (το 1541-UII)...δούλεψε, τουλάχιστον έβγαζα νόημα από τους χαρακτήρες, αλλά είχε προβλήματα στα χρώματα....
Οι πρώτες σκέψεις ήταν PLA και μνήμες RAM...ΟΧΙ...Το μηχάνημα έκανε boot, μπορούσα ακόμα με POKE 53281,0 και POKE 53280,0 να αλλάξω τα χρώματα στην οθόνη, υπήρχε σαφές background....τι μπορούσε να είναι τότε :?:

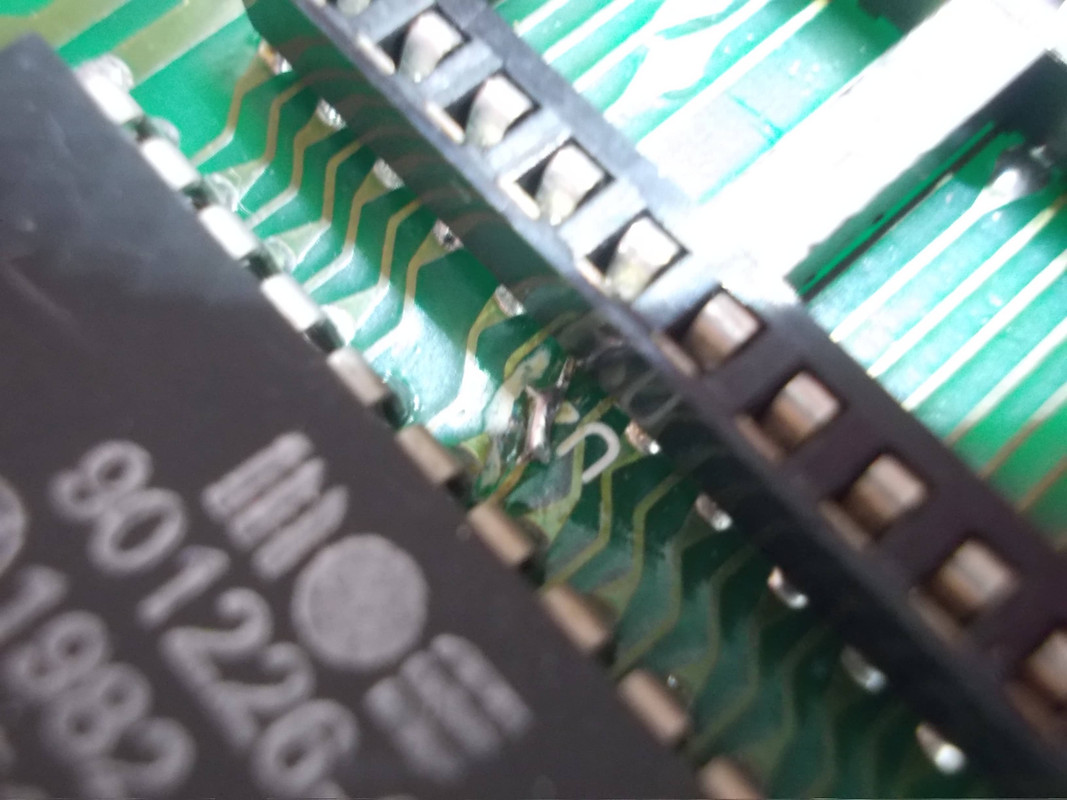

Ξαναέριξα μια ματιά...κάτι "σάλευε" κάτω από την βάση του KERNAL... :lol:



Βάση δρόμο....από κάτω δυο προβληματικά tracks...καινούργια βάση και επισκευή tracks...





Το πρόβλημα παρέμενε αλλά είχε αλλάξει κάπως...πάλι ανακατεμένοι χαρακτήρες...τι μπορεί να συμβαίνει :?:

Στις θέσεις U26 και U27 υπάρχουν δυο chips της σειράς 74LSxxx. Είναι τα 74LS373 και 74LS08. Αυτά όπως λέει ο φίλτατος Ray Carlsen ...

U26 74LS373 LOGIC
Startup screen has normal border, but characters are scrambled.


U27 74LS08 (or MOS7712) LOGIC
Normal startup border, but screen full of "garbage" characters.


Πηγή: http://cbm8bit.com/articles/ray-charlsen/article35" onclick="window.open(this.href);return false;

Αλλαγή του 74LS373...BINGO !

Εεε...μετά την επιτυχή επέμβαση είπα να κάνω και κάποιες βελτιώσεις...GeoAnas Way :lol:

Έγινε ολοκληρωτικό recap, μπήκαν :
- SwinSID nano - black edition (με παραδόξως πολύ καλή απόδοση !...είχα κακή εμπειρία από δαύτα ;) ),
- Aλλάχτηκε η PLA με μια replacement (πάντα ήθελα να την τεστάρω...και ναι είναι 100% συμβατή !...η παλιά αφαιρέθηκε επιμελώς - με πολύ κόπο - και κρατήθηκε στα ανταλλακτικά μου),
- Tοποθετήθηκε switchless dual kernal (CBM - JiffyDOS) δικής μου κατασκευής και τέλος ...
- Εφαρμάστηκαν heat sinks πάνω στα CIAs, VIA και 6510.

Αυτή τη στιγμή τελείωσα με τις μπουγάδες (case και keyboard) και είμαι σε φάση να αντικαταστήσω τα σπασμένα πλήκτρα...όπου να 'ναι τελειώνω :mrgreen:

Να, και το video...

Άντε πάμε τώρα για την άλλη :D....


nkary

Too Retro to post!
Comrade
Joined
May 20, 2012
Messages
4,431
Ωραίο το video Γιώργο :thumbup:
Και η φράπα πρώτη μούρη :lol:
Λοιπόν πέρα από τα μπράβο και τα σχετικά που συνοδεύουν κάθε επέμβαση σου, μπορείς να μας πεις με ποιο τρόπο χάλασαν τα track κάτω από την βάση? Δεν έχει κάτι να σκάσει εκεί, έτσι δεν είναι?


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,328
Όχι δεν είχε σκάσει τίποτα...ήταν μια παμπάλαια επιδιόρθωση (ή απόπειρα να μπει εναλλακτικό kernal σε socket γιατί ως γνωστόν το kernal είναι συνήθως soldered πάνω στην μητρική).
Υπήρχε πολύ καμμένη σολντερίνη από κάτω ...το ίδιο και σε ένα από τα CIA chips, το ίδιο και κάτω από την βάση του SID (που είχε και κανα - δυο ψυχρές κολλήσεις).
Όλα αυτά καθαρίστηκαν επιμελώς και δεν έμεινε ίχνος :!: ;)


nkary

Too Retro to post!
Comrade
Joined
May 20, 2012
Messages
4,431
Το SwinSID παίζει καλά? Δεν δημιουργεί παράσιτα?


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,328
παραδόξως ...παίζει πολύ καλά ;)


angel_grig

Retro Enthusiast
Comrade
Joined
Aug 8, 2013
Messages
360
Κλασσικη επισκευη Geoanas!!Μπραβο Γιωργο!!!Ο ray carlsen σωζει ζωες!!!Ευτυχως που φαινοταν η επεμβαση στα tracks γιατι αλλιως ειναι ζορι το ψαξιμο-και εαν προσθεσεις και το χαλασμενο ic...αντε βρες ακρη!!!


chriskgnr

Retro Guru
Comrade
Joined
Oct 2, 2012
Messages
2,067
O Γιώργος είναι από τους λίγους που δείχνουν τέτοια προσοχή, επιμέλεια και φροντίδα κατά την επισκευή! :D Μπράβο και πάλι Γιώργο! :thumbup:


nkary

Too Retro to post!
Comrade
Joined
May 20, 2012
Messages
4,431
O Γιώργος είναι από τους λίγους που δείχνουν τέτοια προσοχή, επιμέλεια και φροντίδα κατά την επισκευή!
Ναι αλλά μόνο για πόμοντορ και ειδικότερα για C64 :( :( :( :(


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,328
Γιατί βρε ? και Spectrum έκανα, και Amstrad έκανα ,και Αtari έκανα, και arcades έκανα,και Vectrex έκανα :twisted: ..

Γενικά ασχολούμαι με ότι μου αρέσει και με εμπνέει ...Εξαρτάται βέβαια από τη συγκεκριμένη στιγμή, you know ...τι θα με κάνει κλικ ;)

Δεν μπορώ με τίποτα να αχοληθώ με κάτι που δεν με "τραβάει"...στο κάτω κάτω ένας ταπεινός "χομπίστας" είμαι και ουχί επαγγελματίας (Χρήστο μη με ξαναρωτήσεις για τον βαθμό μου :lol: :lol: :lol: )


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
nkary said:
pc δεν έκανες ;)

Δυστυχώς η ανοιχτή αρχιτεκτονική των PC δεν επιτρέπει σε κάποιον να αποκτήσει αποτελεσμάτικη εξειδίκευση. Γιαυτό τα λέγαμε "Μαϊμούδες". :mrgreen: :mrgreen: :mrgreen:


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,328
nkary said:
pc δεν έκανες ;)

Παραπονιάρη μου, εσύ ..... :lol: Το έκανες όμως εσύ και το έκανες τέλεια !! ;)


amiga500fan

Retro Addict
Comrade
Joined
Sep 23, 2012
Messages
813
Ειπαμε Νικόλα ο Γιώργος δεν κάνει Pc??? :lol:

Μπράβο Γιώργο!!!!! Ακόμη μια επιτυχημένη διάσωση!!!!! :clap: αυτό έλειπε, να μην το έφτιαχνες δεν μπορει να κρυφτει χαλασμενο commodori απο σένα φίλε!!!

Κρατήσου και πάρε ανάσες!!!! έρχεται το commodori απο Αθηνα!!!!


Pluto63

Retro Addict
Comrade
Joined
Oct 14, 2014
Messages
785
Μεγαλη η ικανοποίηση οταν κάτι φτιάχνετε ειδικα με τοσο μεράκι οσο ο Γιώργος, και ασφαλώς τα απαραίτητα "γραπτά" του Carlsen, respect και πάμε για την δεύτερη.


turrican

Retro Guru
Comrade
Joined
Jun 13, 2012
Messages
2,953
Πω! Πω! Έγινε γενικευμένη συντήρηση!
Άκουσα Delta;;; WOW!!!


chriskgnr

Retro Guru
Comrade
Joined
Oct 2, 2012
Messages
2,067
turrican said:
Πω! Πω! Έγινε γενικευμένη συντήρηση!
Άκουσα Delta;;; WOW!!!

Delta? Τι ειναι το Delta?!? :?


chriskgnr

Retro Guru
Comrade
Joined
Oct 2, 2012
Messages
2,067
geoanas said:
...στο κάτω κάτω ένας ταπεινός "χομπίστας" είμαι και ουχί επαγγελματίας (Χρήστο μη με ξαναρωτήσεις για τον βαθμό μου :lol: :lol: :lol: )

:lol: :lol:
