Καθαρισμός - Επισκευή 1084

antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Περιποίηση στο monitor του φίλου Βασίλη “Paranoicb”

Μία που το έκλεισε να πάει για ύπνο το παλικάρι και μία που το άνοιξε την επομένη μέρα και δεν έδειχνε τίποτα. Μετά από πολύ καιρό δουλειάς ήταν ότι πρέπει να ασχοληθούμε με το monitor για να αλλάξουμε και λίγο παραστάσεις.

Τα monitor θέλουν και αυτά την ιδιαίτερη φροντίδα τους μιας και πλέον αρχίζουν να είναι δυσεύρετα και αυτά αλλά και ιδιαίτερη προσοχή στο άνοιγμα τους στις δοκιμές τους κτλπ.

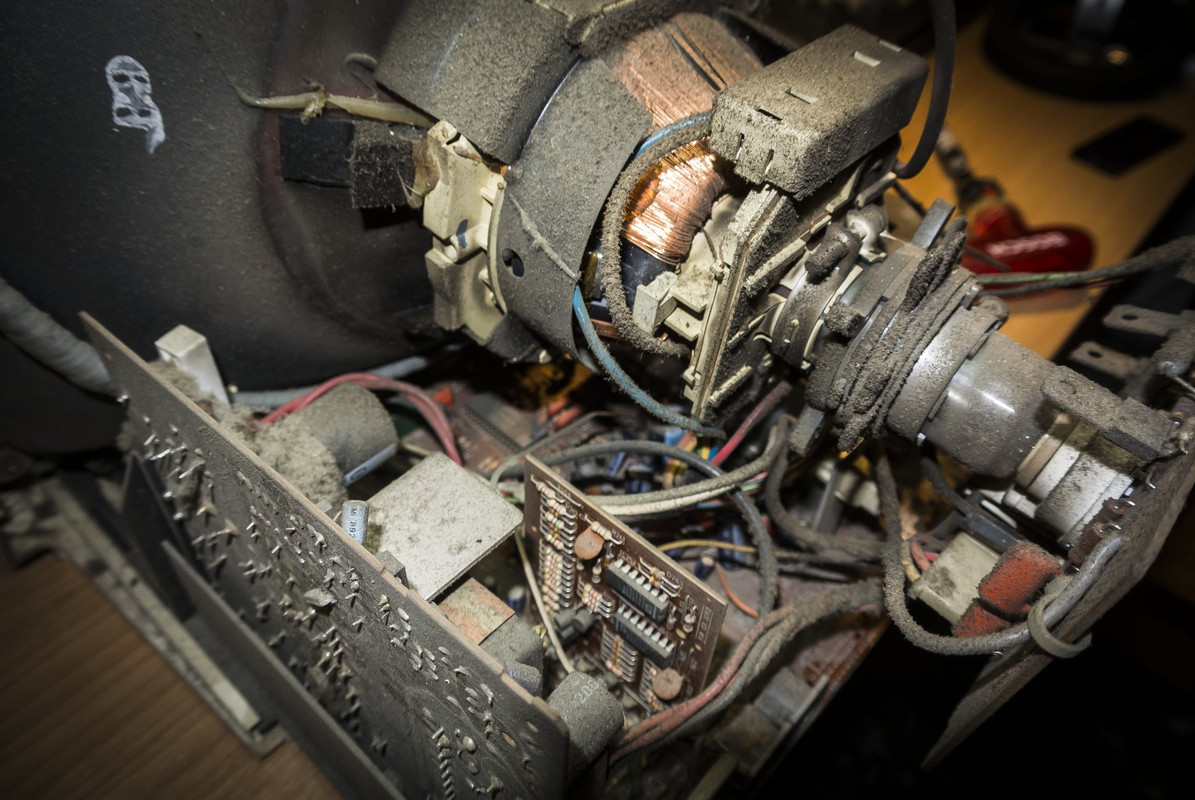

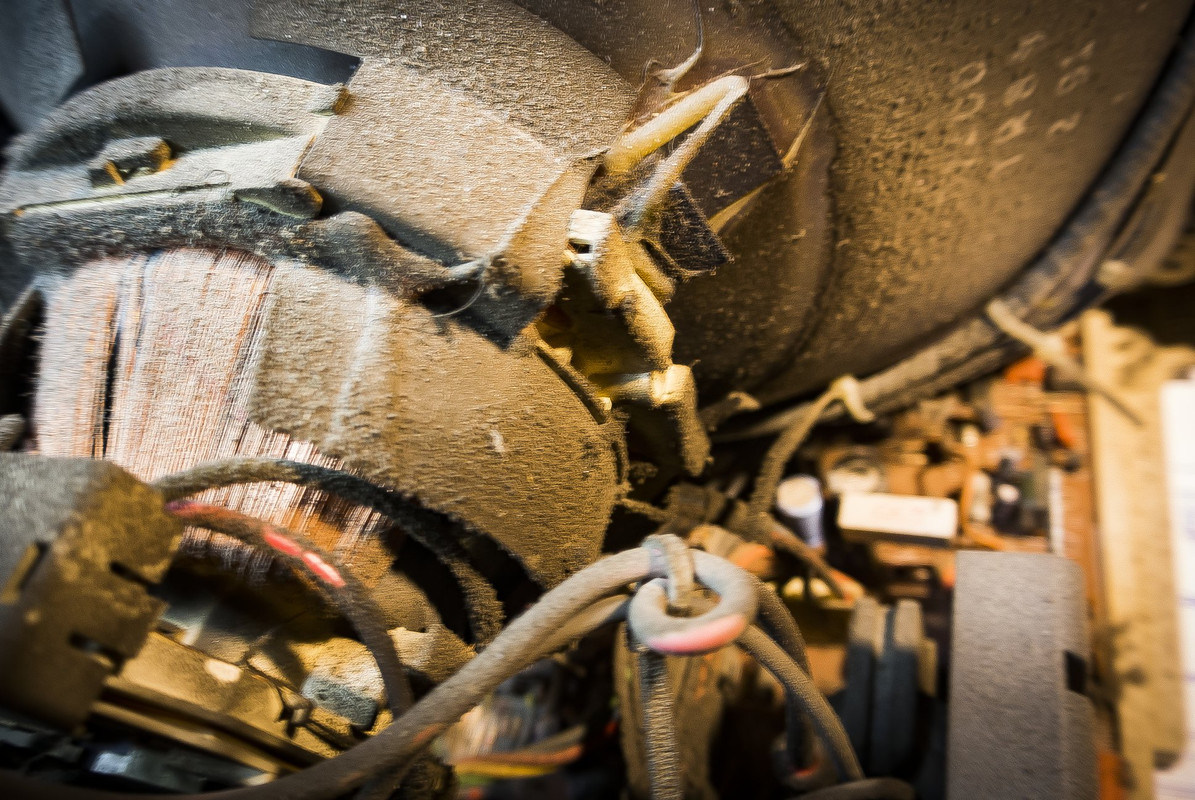

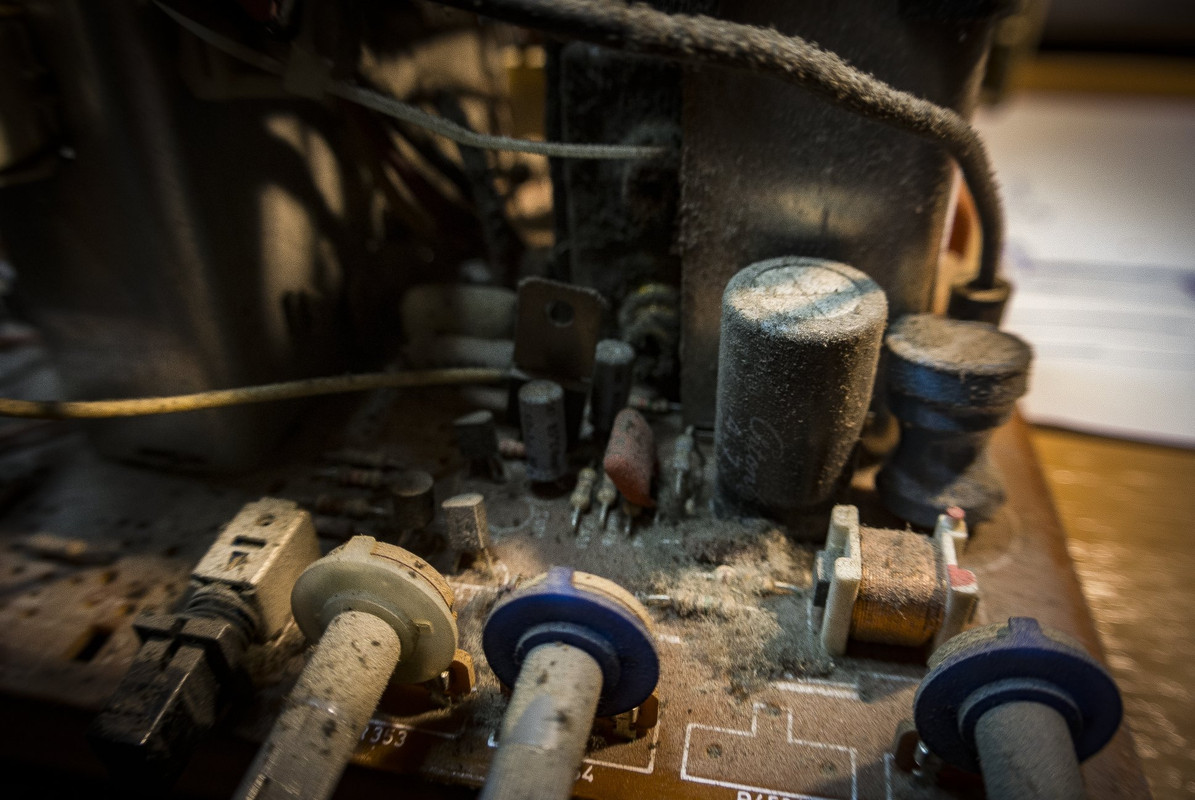

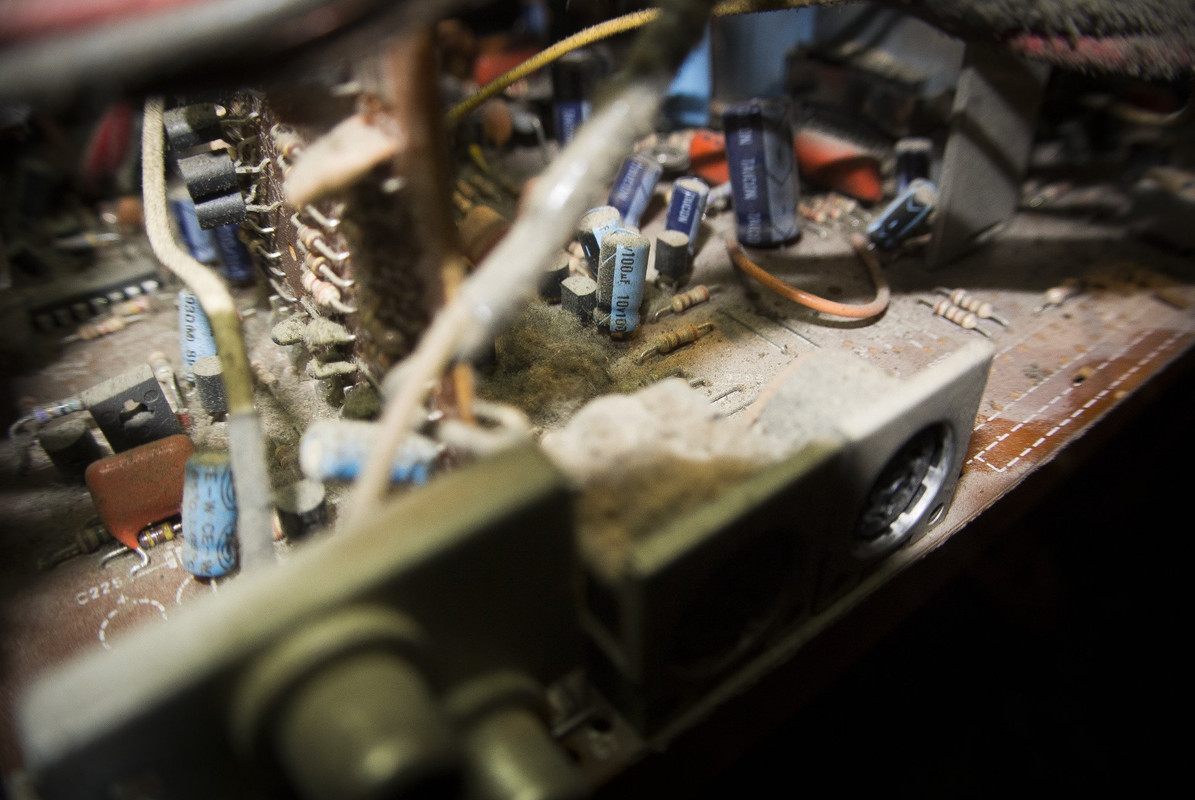

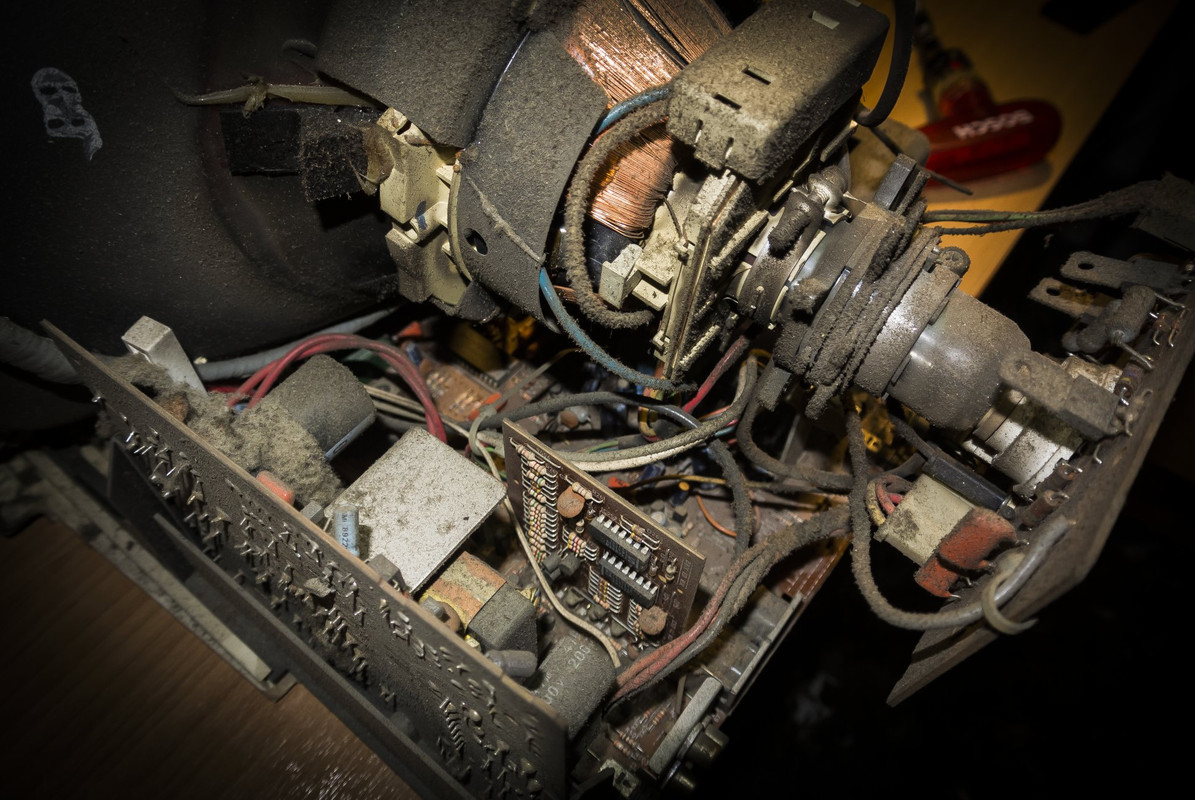

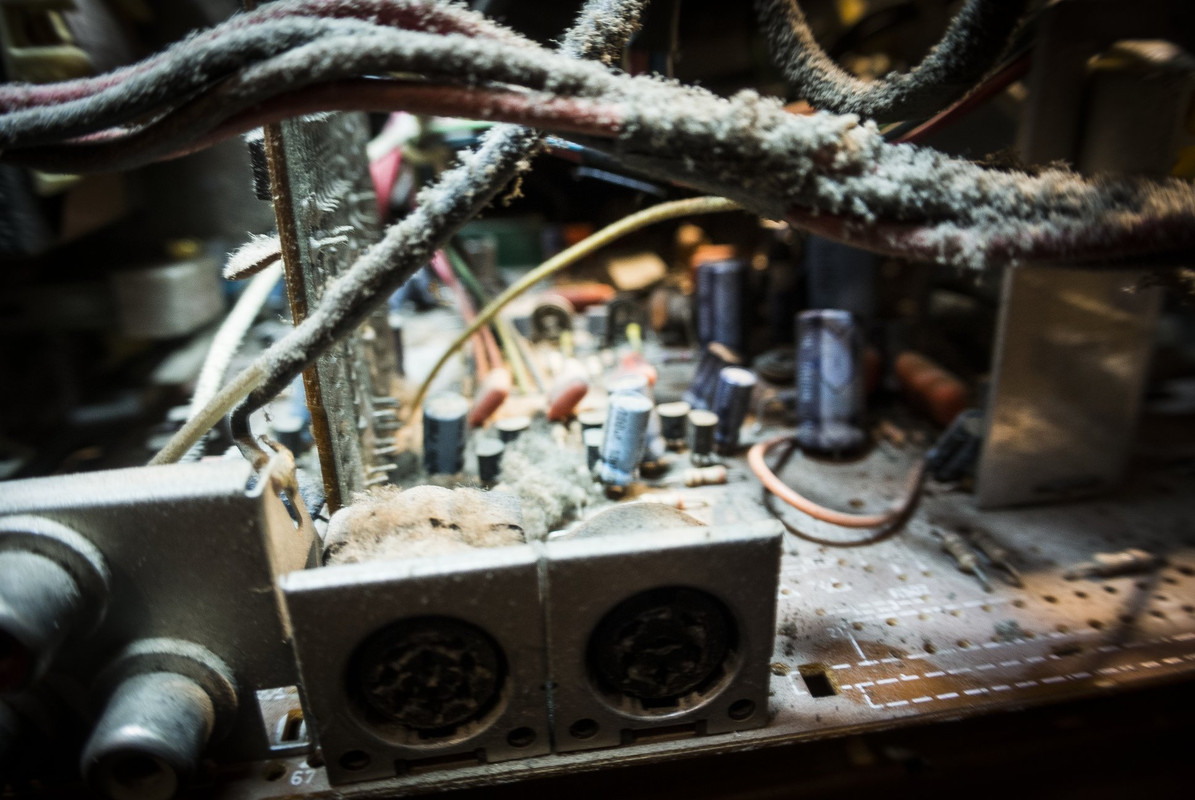

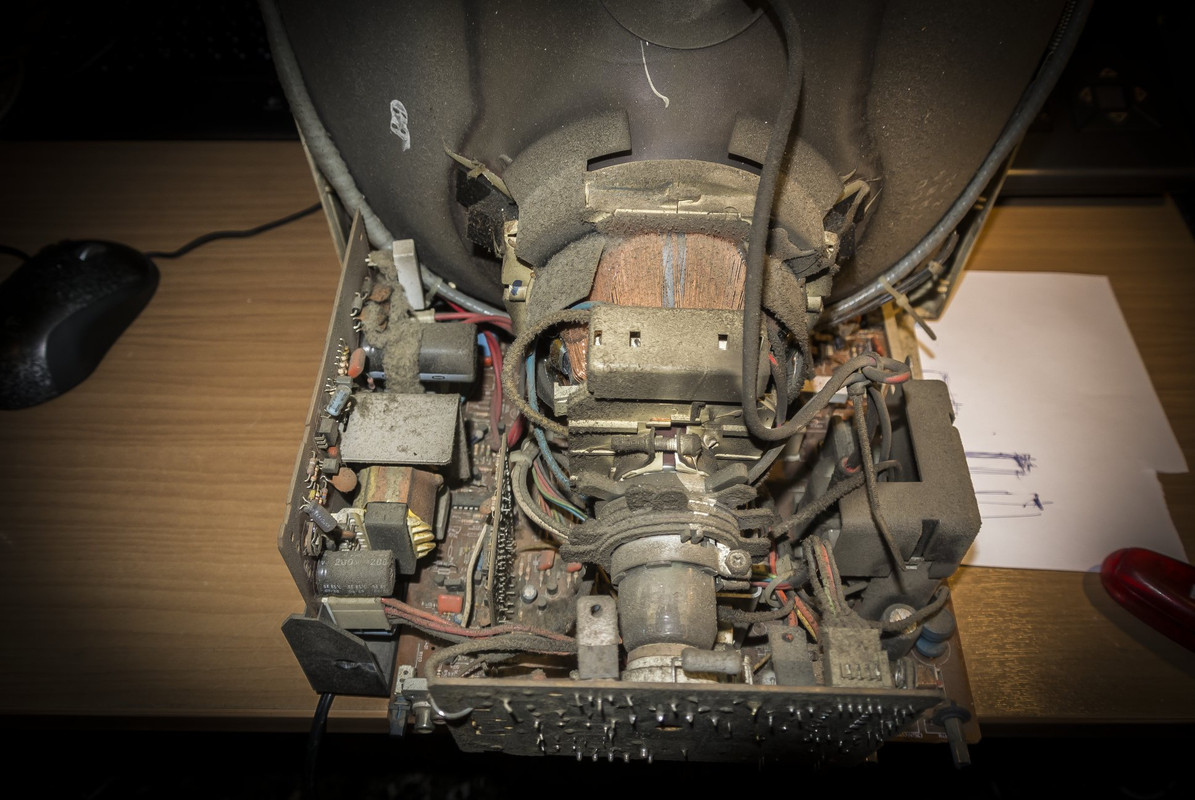

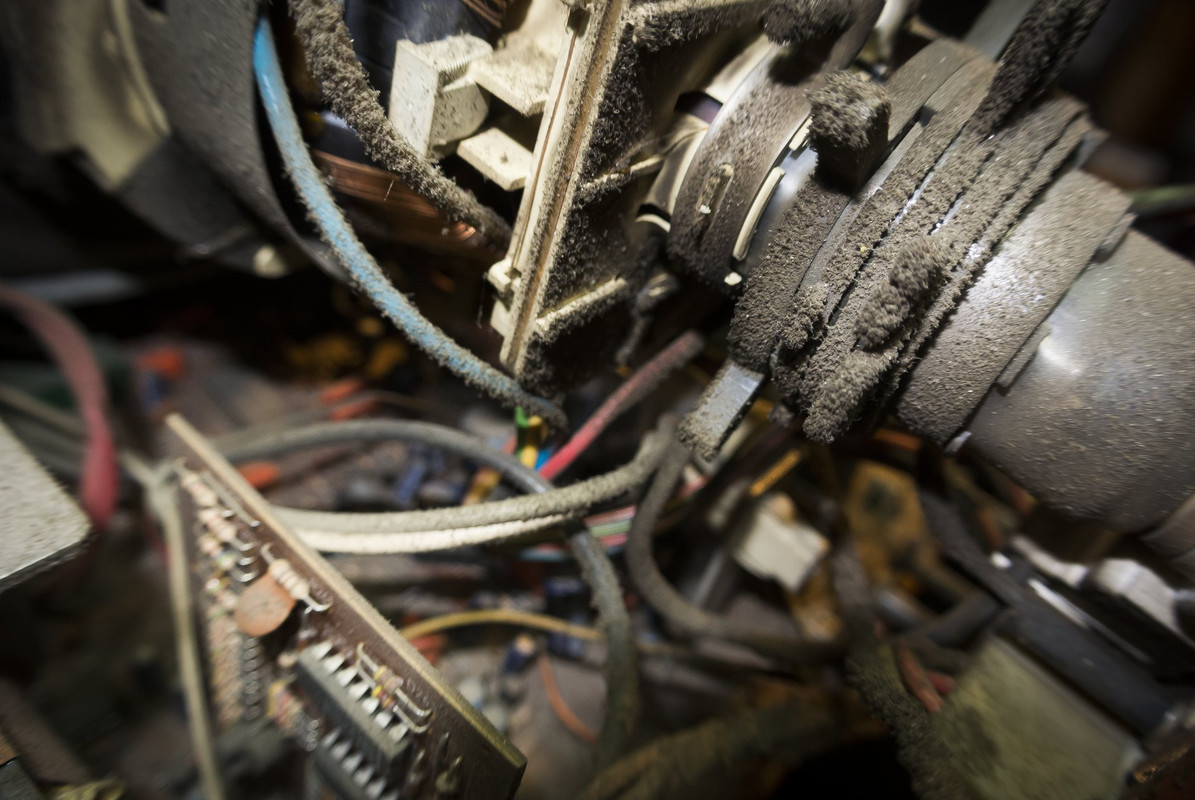

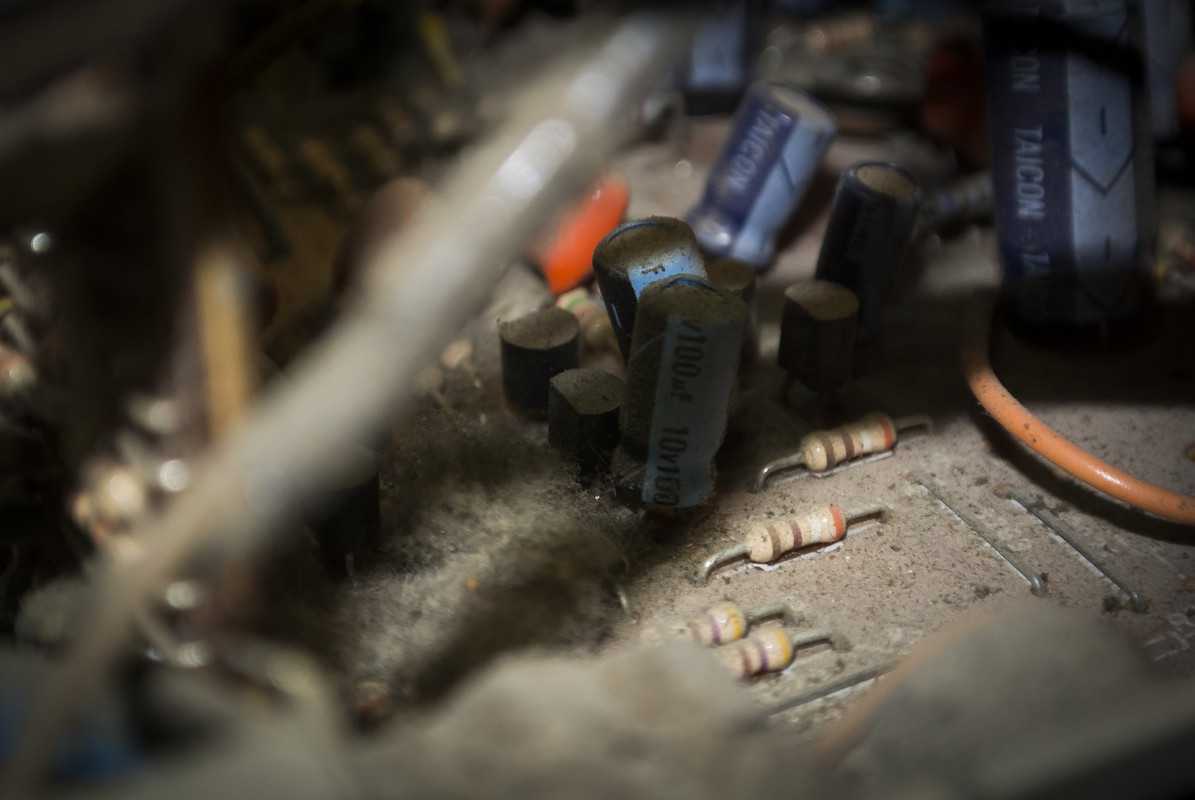

Το πρώτο πράγμα που κάνω πάντα σε ένα monitor είναι να το καθαρίσω είτε έχει πολύ βρομιά είτε λίγη. Στην περίπτωση εδώ το monitor είχε σοβαρό θέμα το οποίο με ιδανικές συνθήκες περιβάλλοντος (υγρασία) κτλπ_ μπορεί να προκαλέσει και ζημιά.

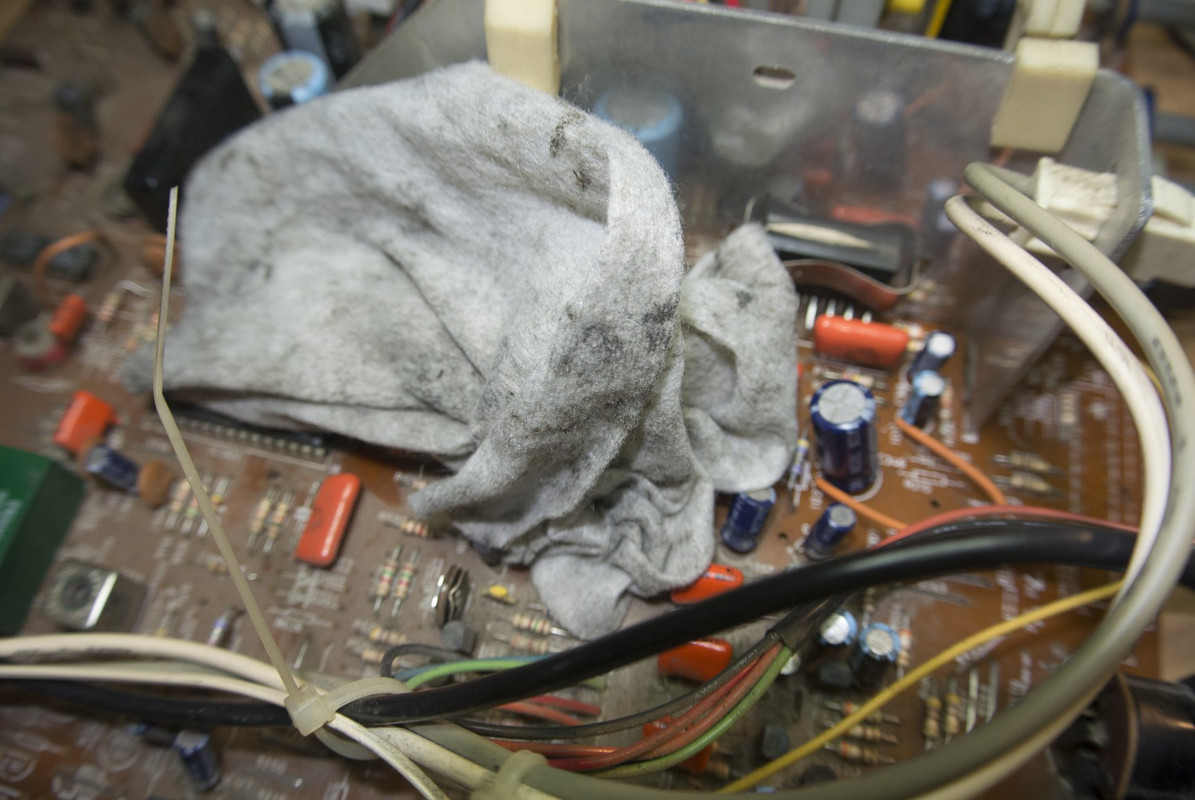

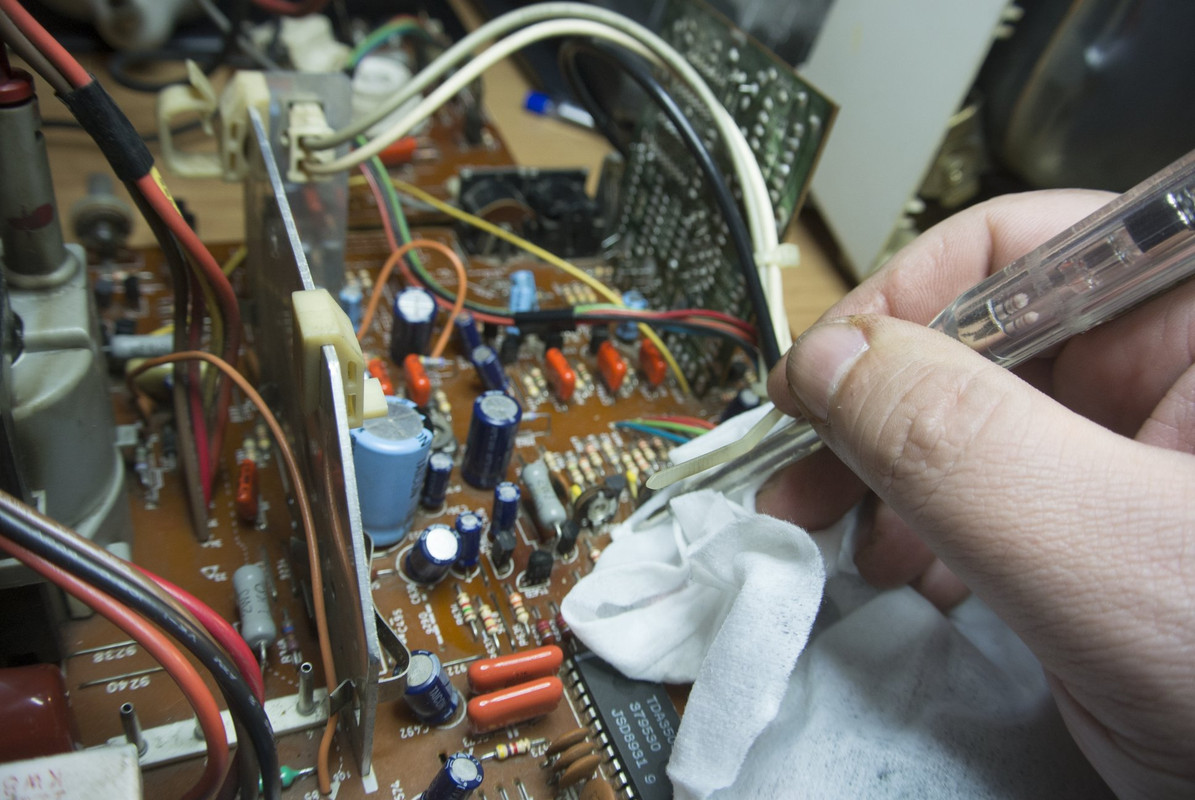

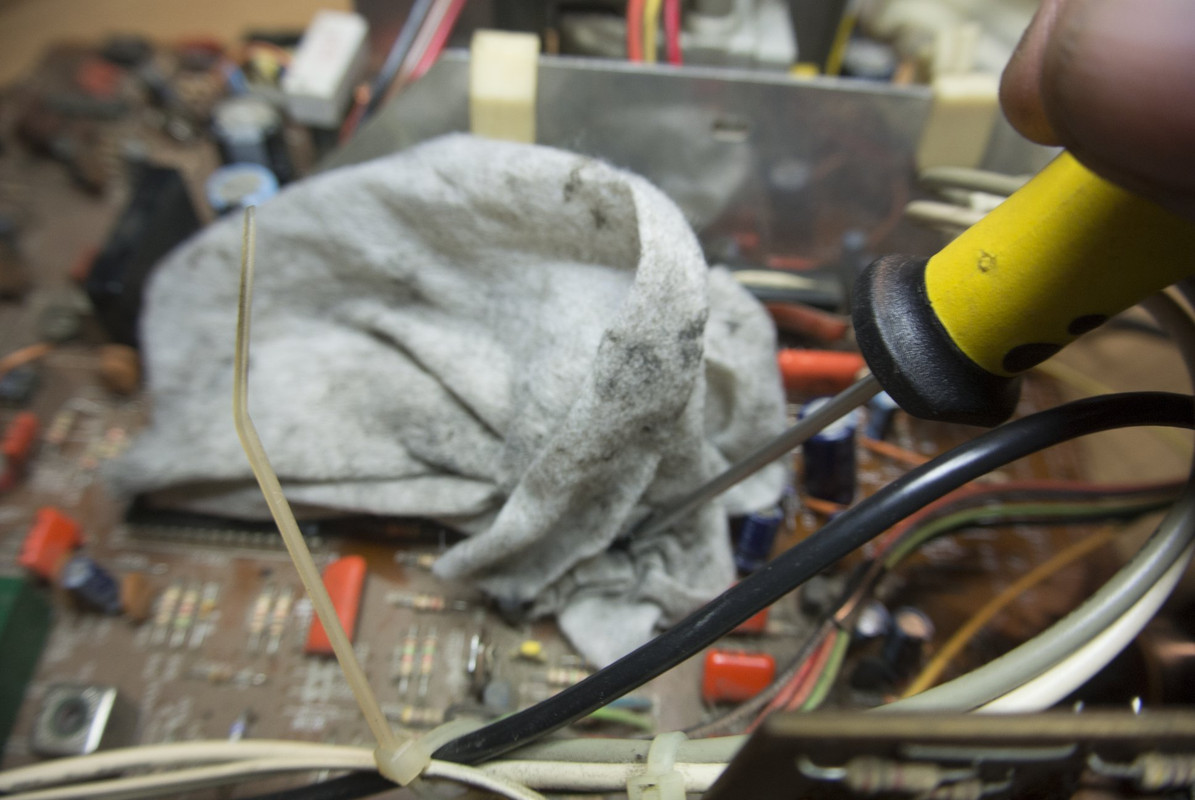

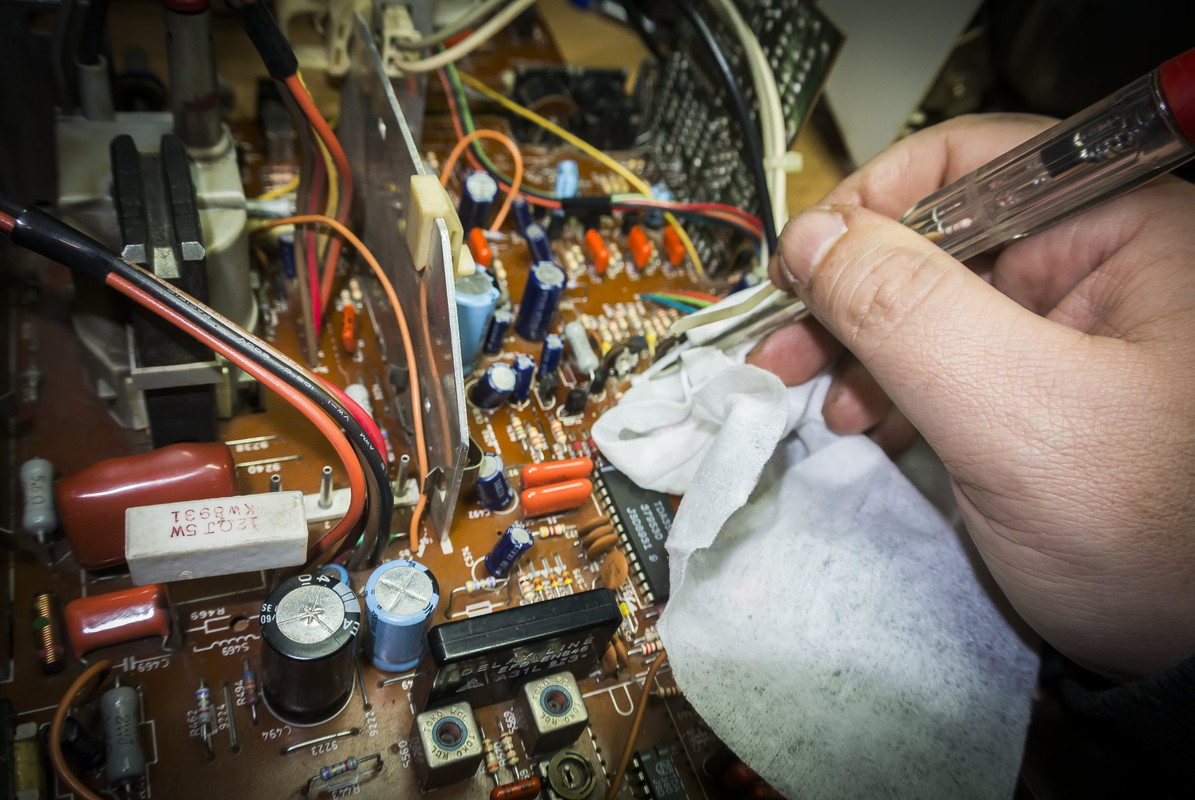

Φυσητήρα και υγρά πανάκια και κατσαβιδάκια και χειρουργική δουλεία για τον καθαρισμό.

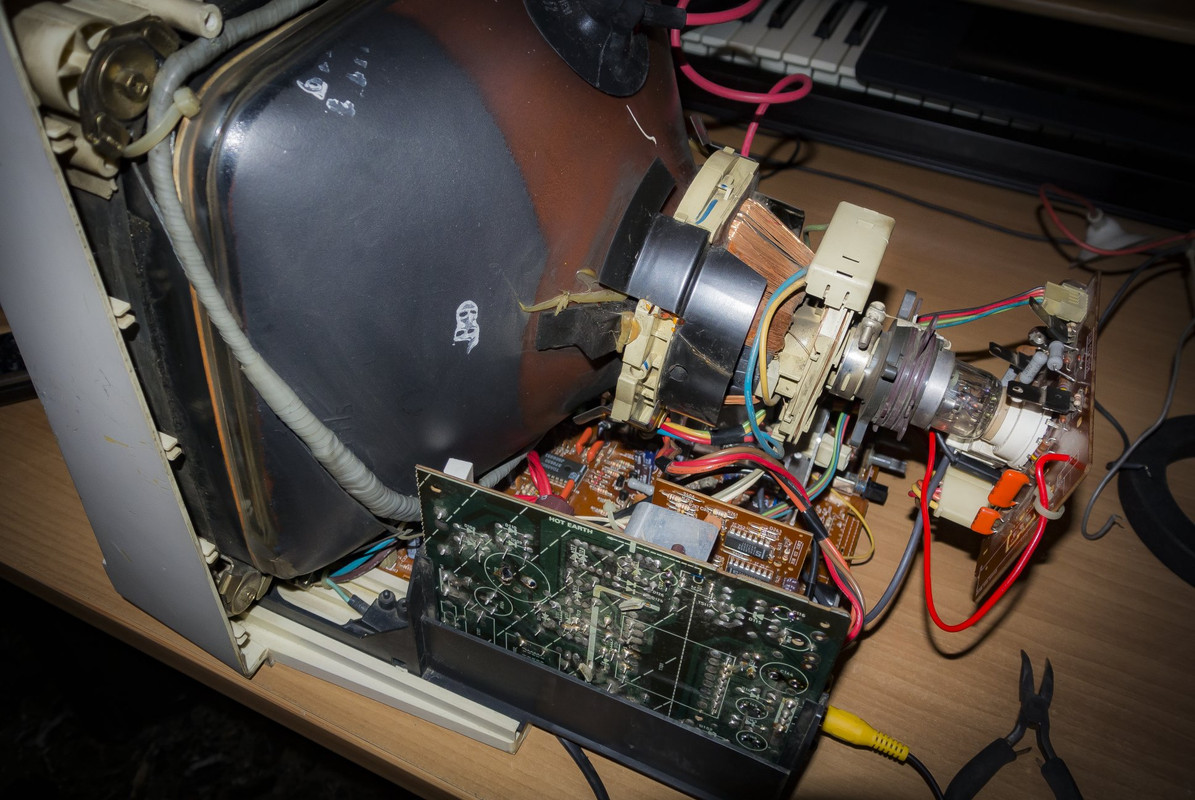

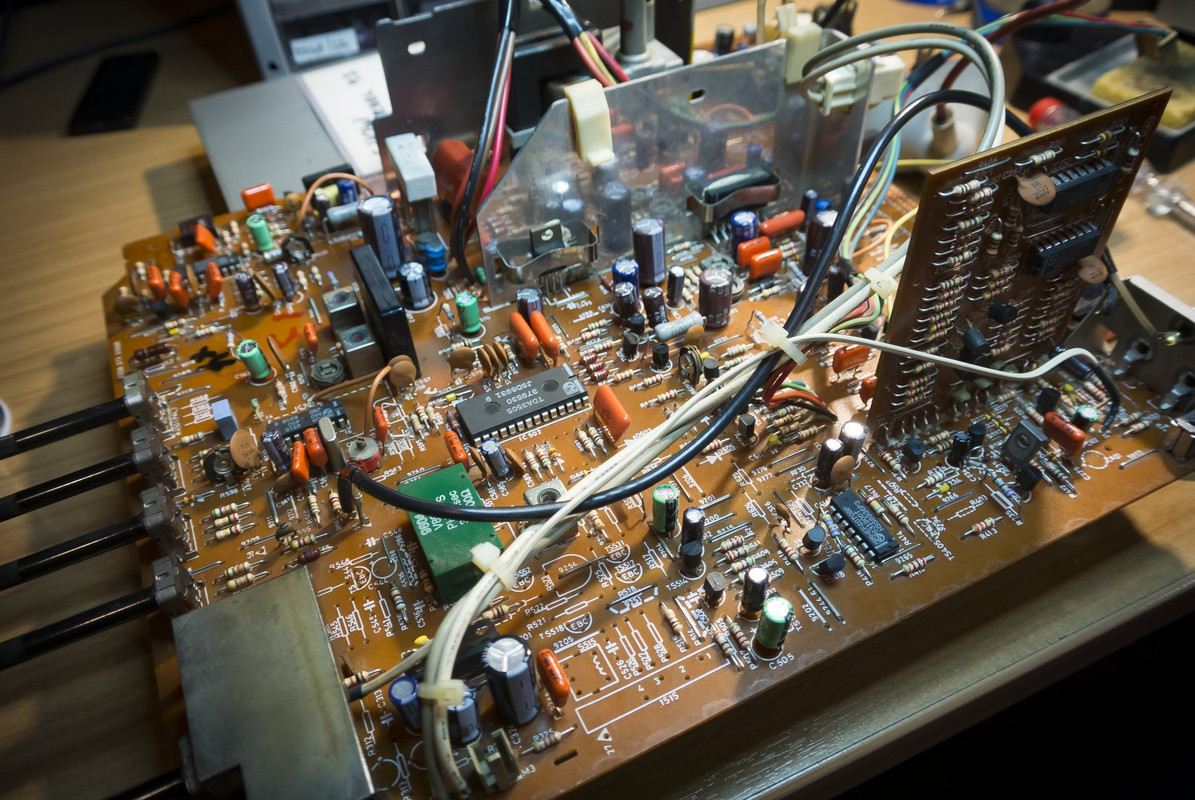

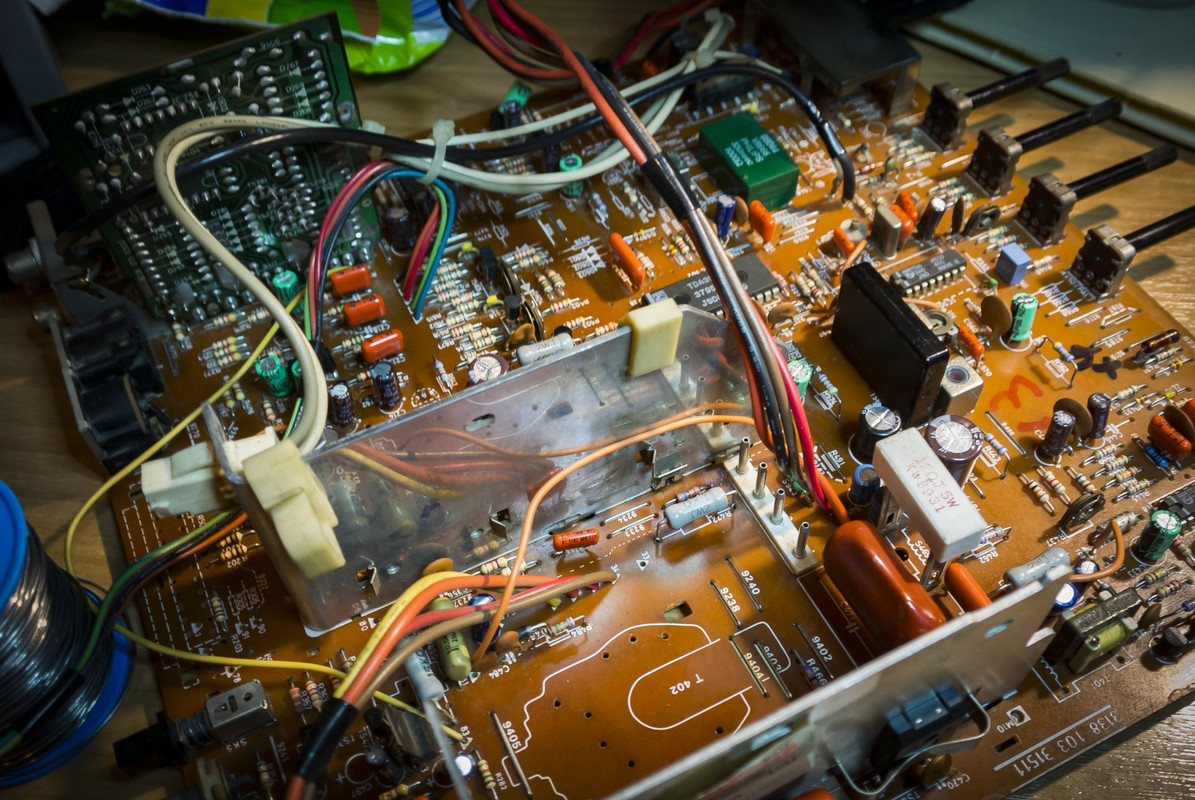

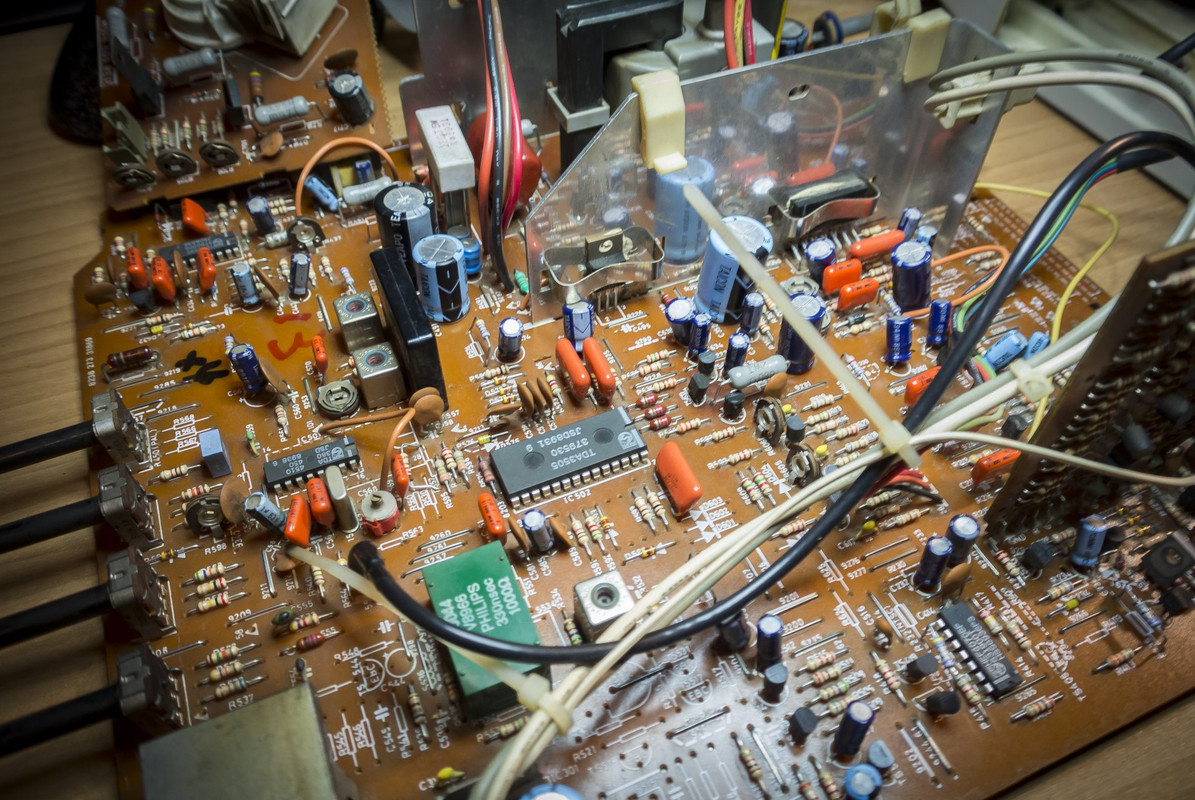

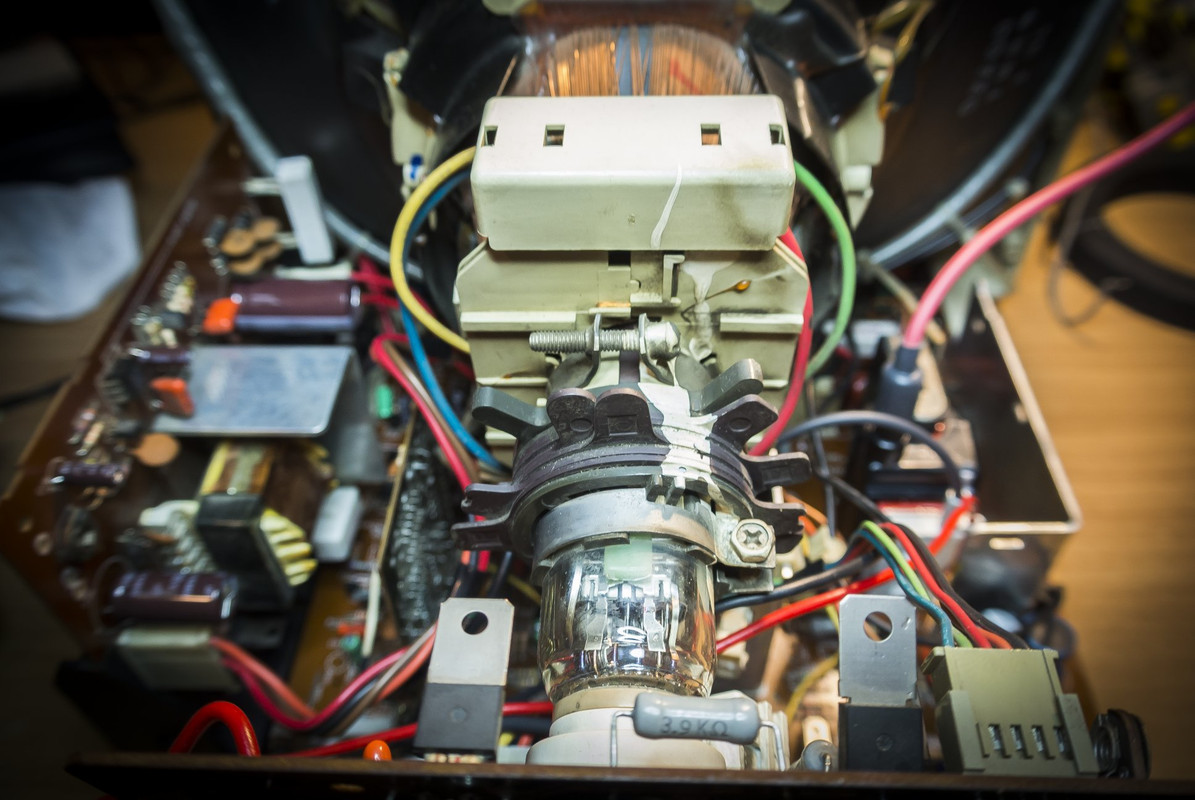

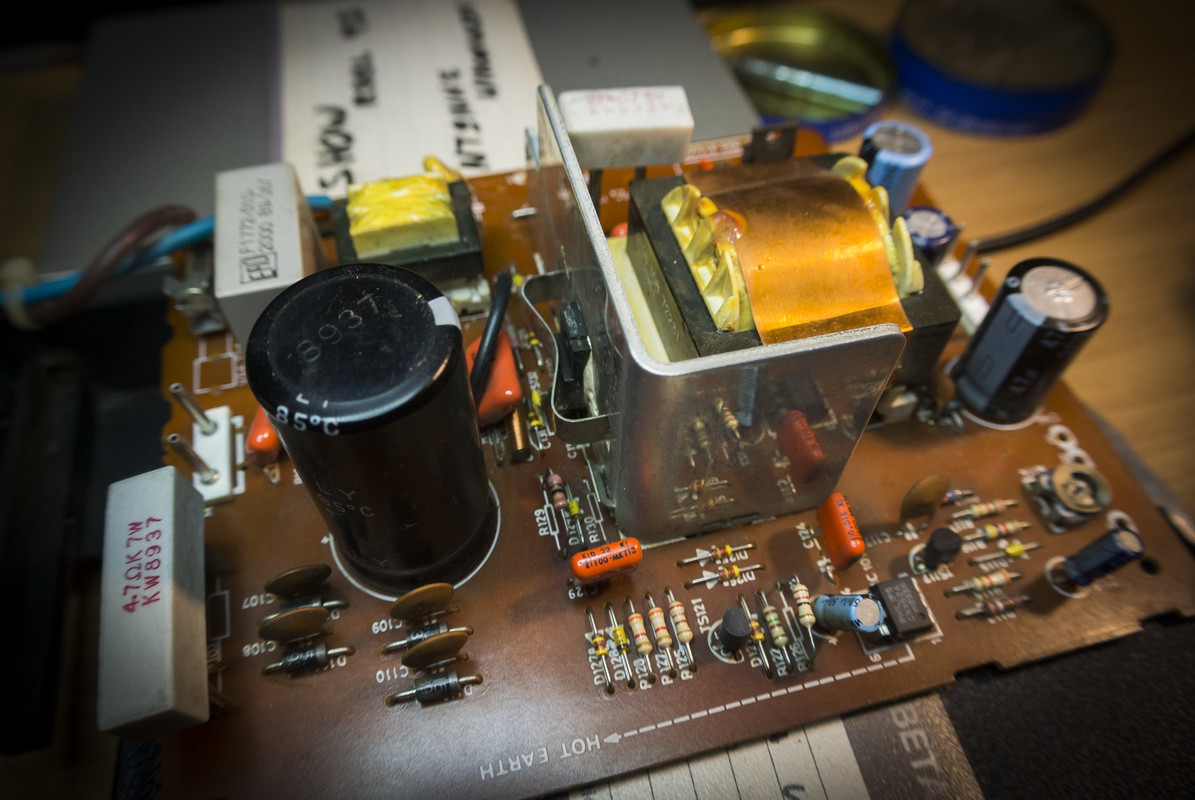

Μετά από κάποιες ώρες το μόνιτορ φαντάζει σαν να βγήκε πριν λίγες μέρες από το εργοστάσιο. Καθαρά πράγματα για την αισθητική αλλά και για τον εντοπισμό βλάβης που μπορεί να είναι κάτι στην οπτική αντίληψη.

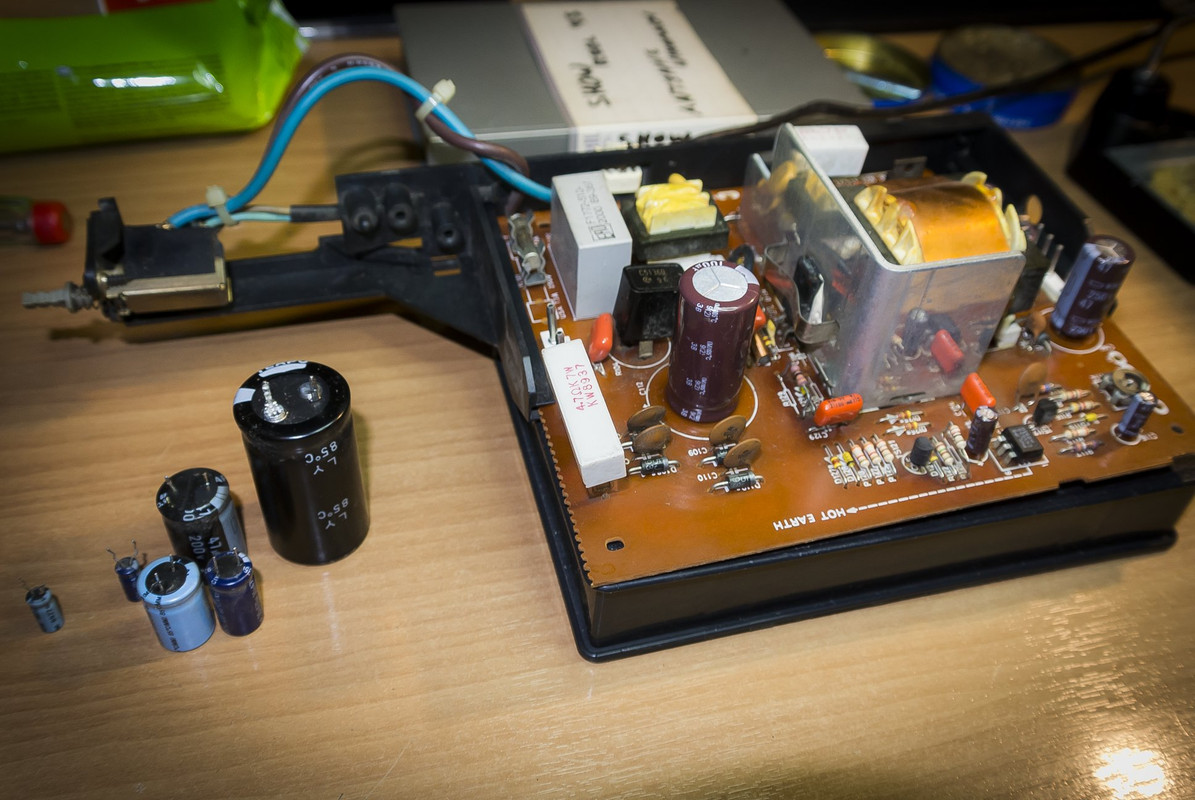

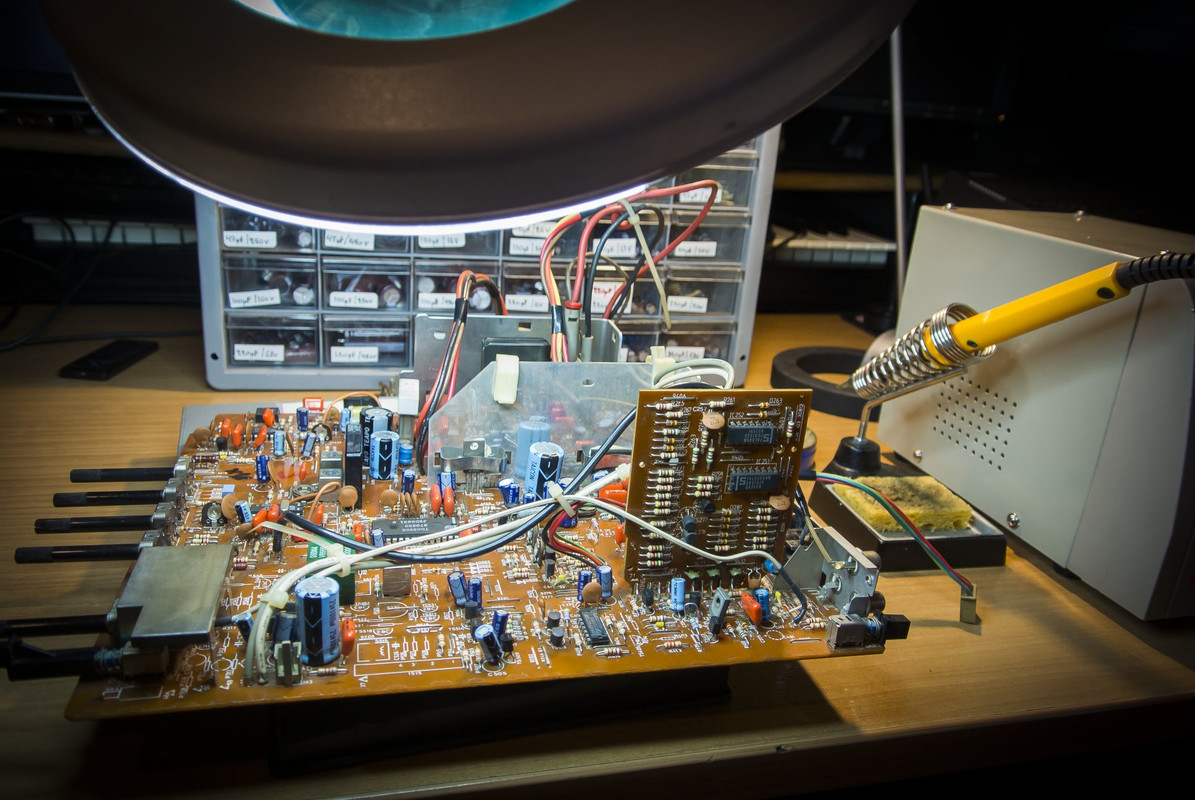

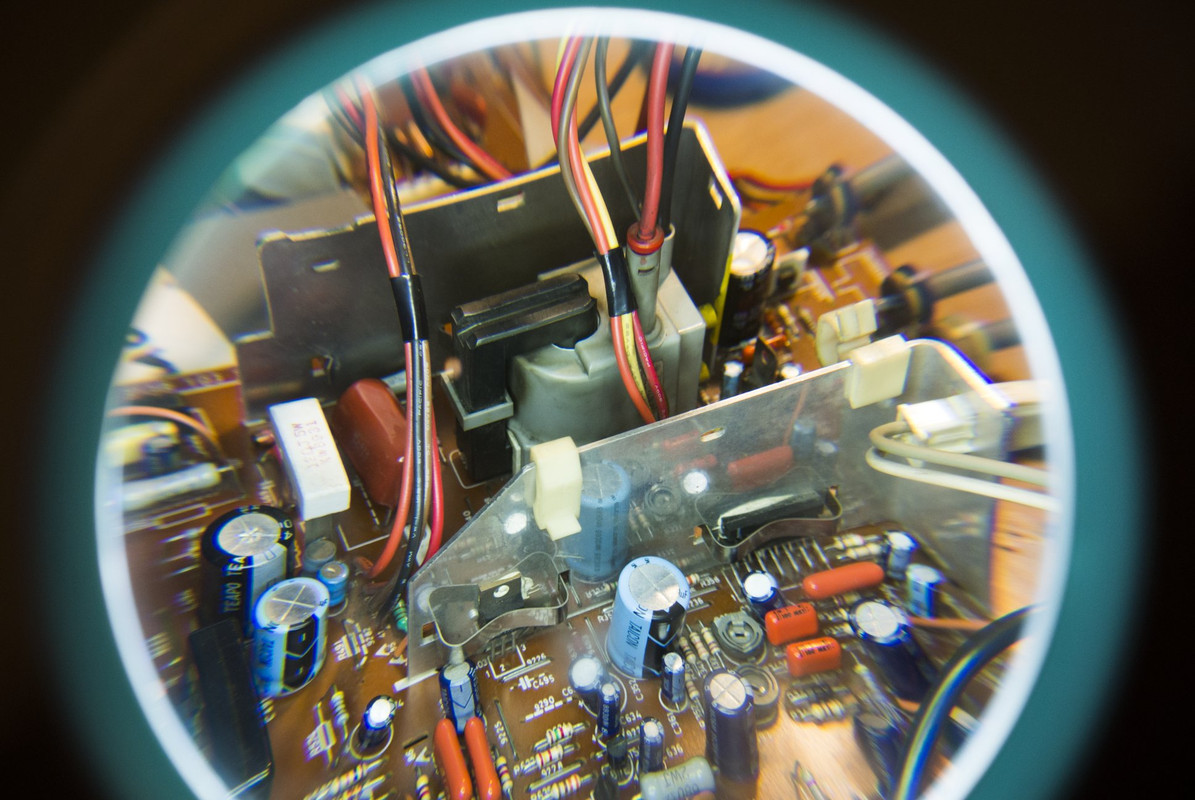

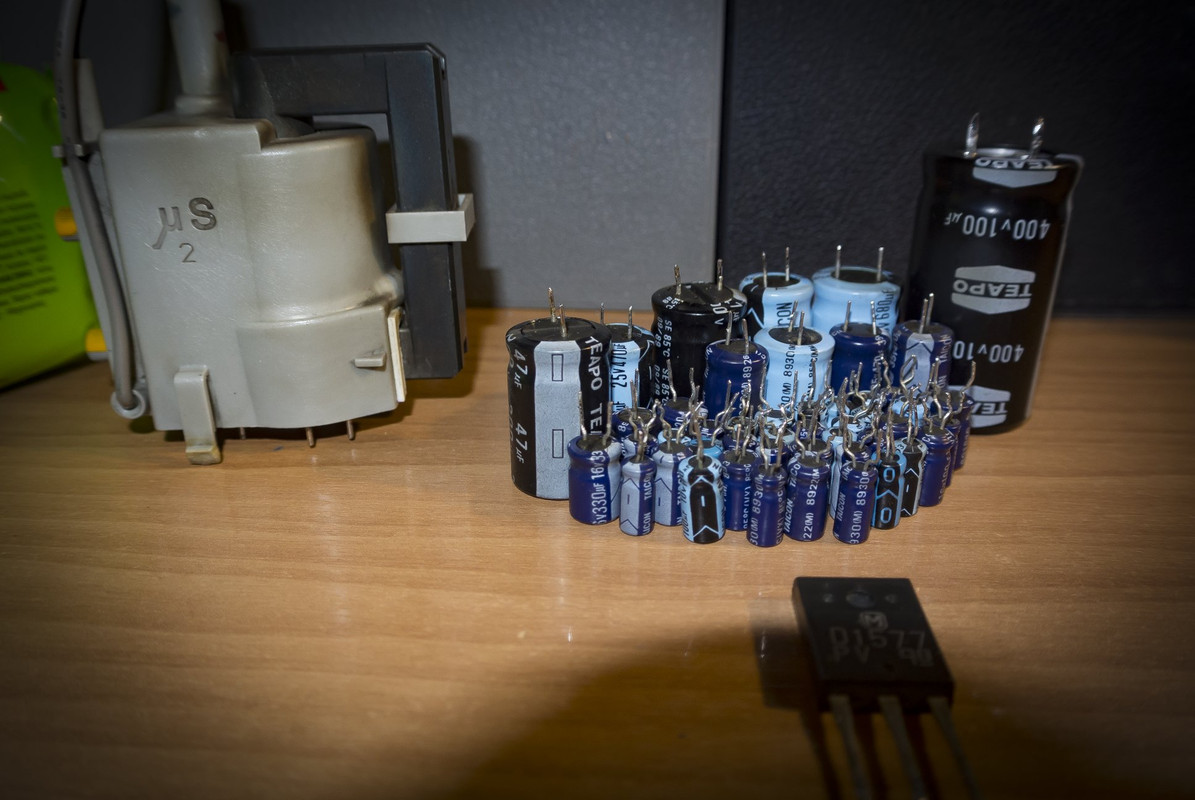

To επόμενο στάδιο ήταν να γίνει recap και προσωπικά το κάνω πάντα για να έχω ήσυχο το κεφάλι μου από θέμα πυκνωτών και να προχωρήσω στον εντοπισμό βλάβης.














Για να μην μακρηγορώ αφού ελέγχθηκαν οι τάσεις του τροφοδοτικού και βρέθηκαν σωστές, ελέγχθηκαν οι δίοδοι γύρω από το κύκλωμα της υψηλής και οι αντιστάσεις οι οποίες βρέθηκαν όλες καλές και φυσικά φτάσαμε στο τρανζίστορ υψηλής που τελικά ήταν καμένο.

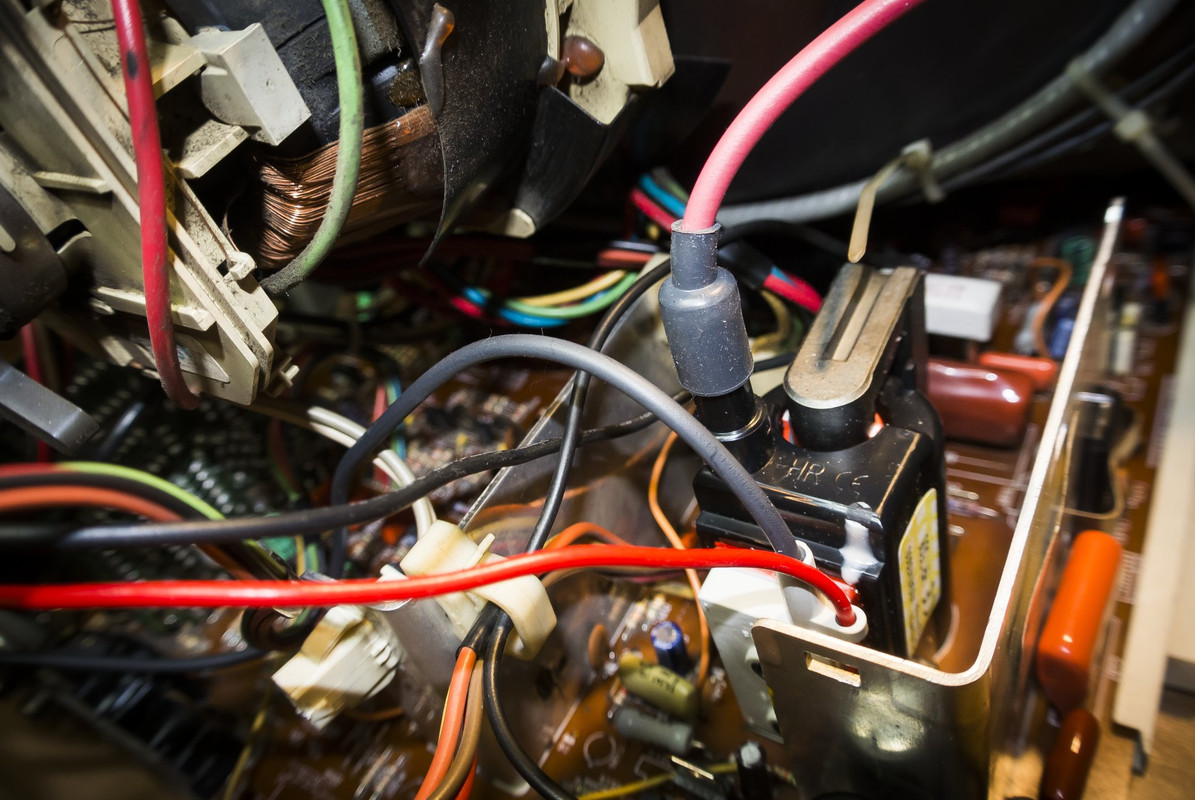

Μόλις αντικαταστάθηκε τότε άρχισε να ακούγετε ένας επαναλαμβανόμενος ήχος που δημιουργεί ο μετασχηματιστής υψηλής όταν είναι βραχυκυκλωμένος συν ότι η βατική αντίσταση που είναι κοντά στην υψηλή ήταν τόσο ζεστή που έκαψα το δάχτυλο μου όταν την ακούμπησα με σβηστό μόνιτορ. Όλα δείχνανε βραχυκυκλωμένο μετασχηματιστή υψηλής.

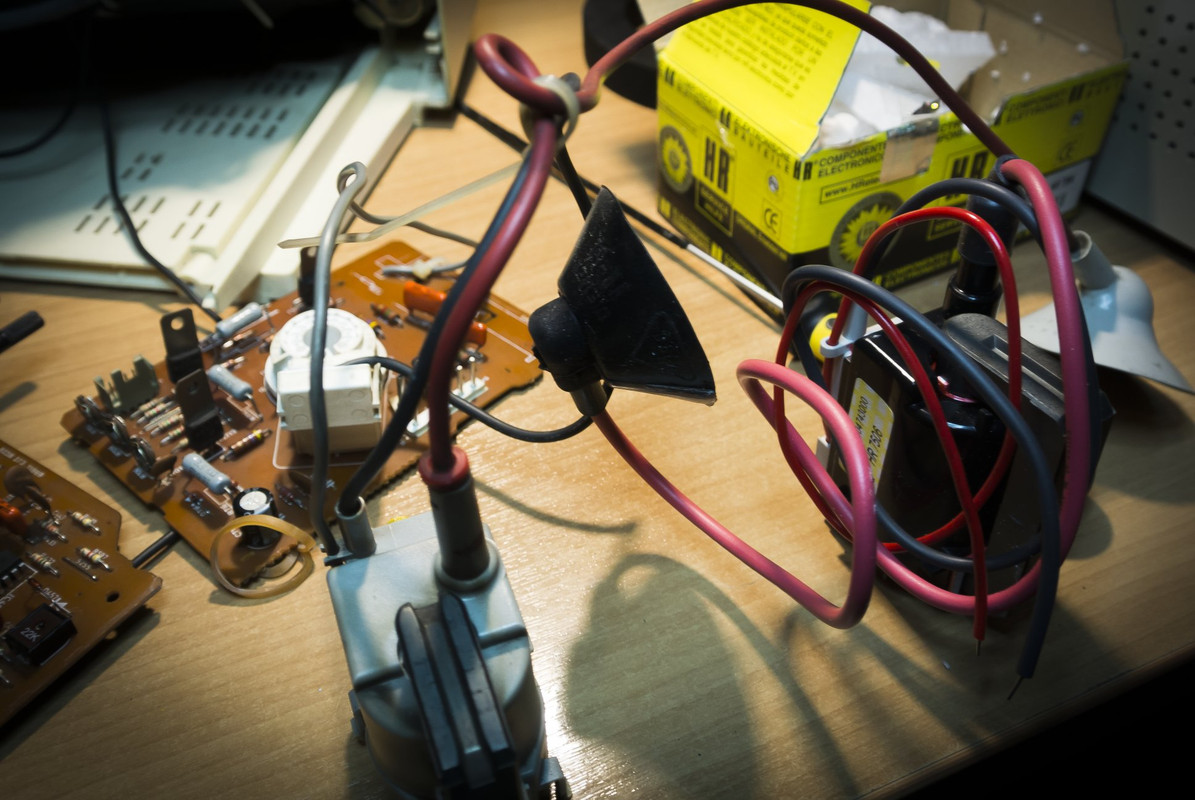

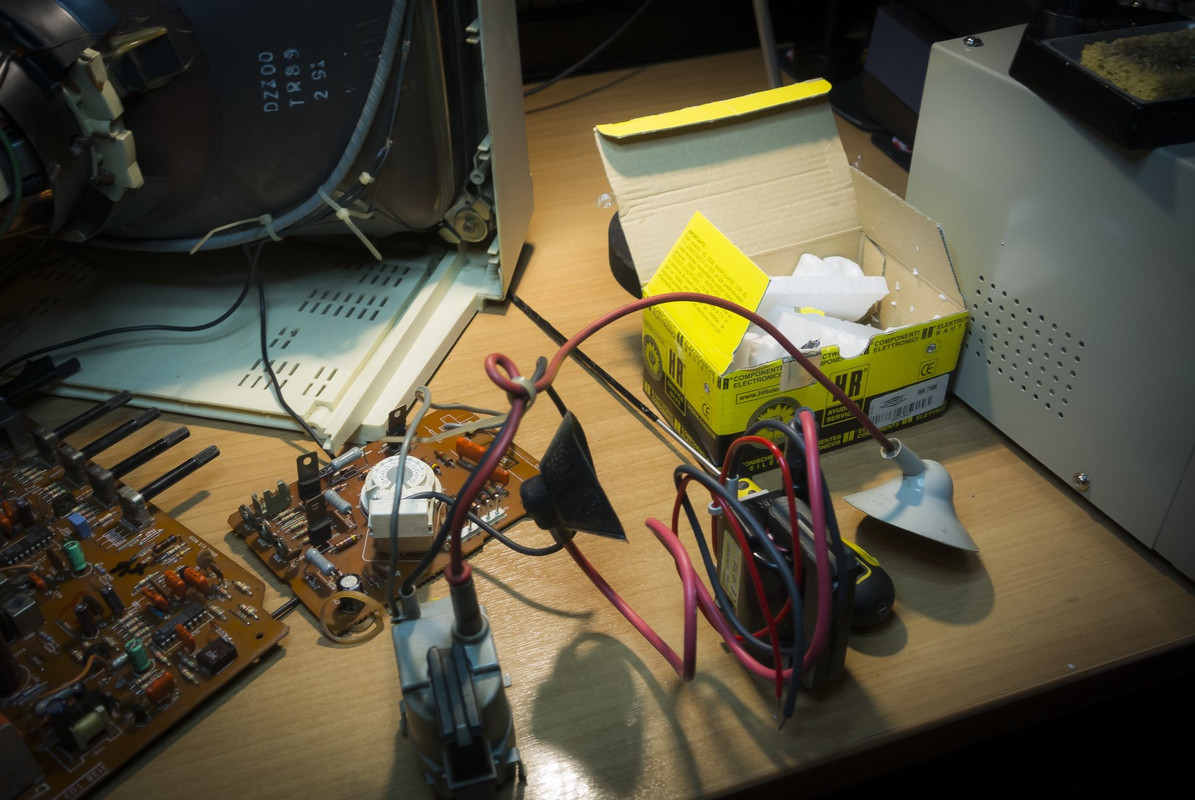

Το καλό είναι ότι είχα stock μετασχηματιστή οπότε θα διαπιστώναμε σύντομα αν θα ανάψει.

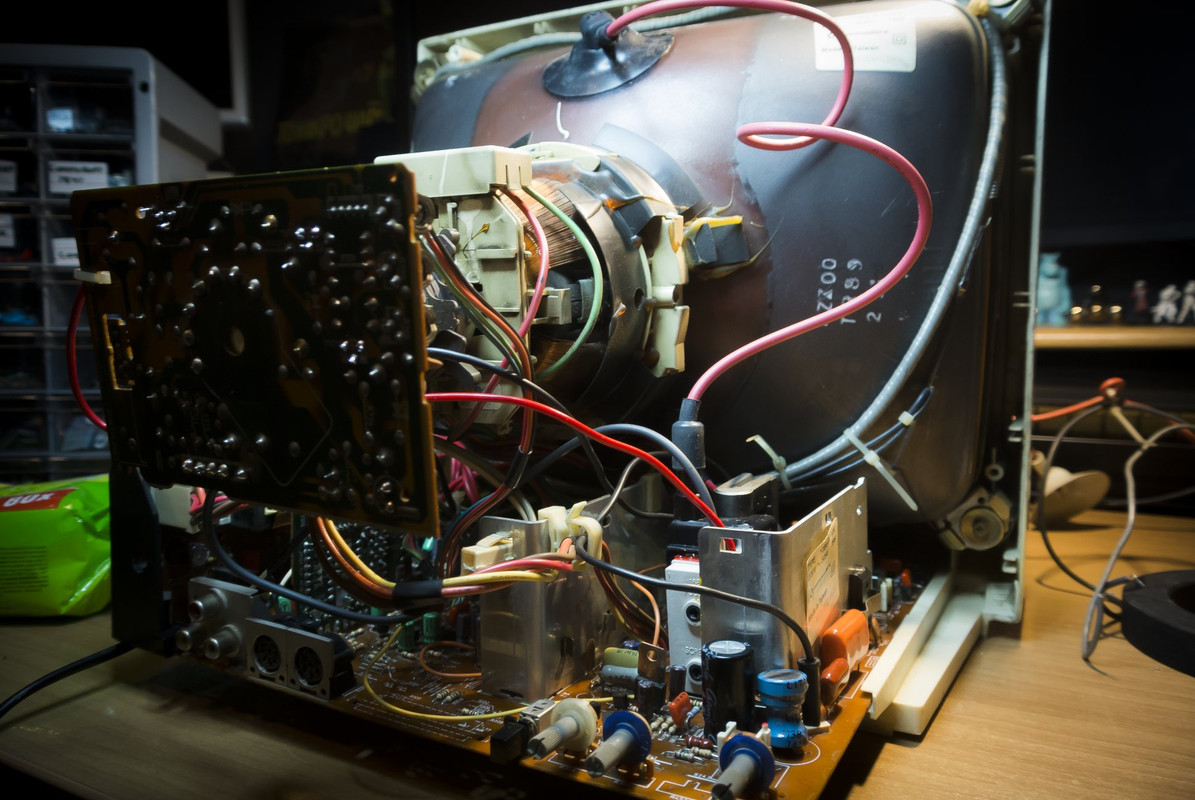

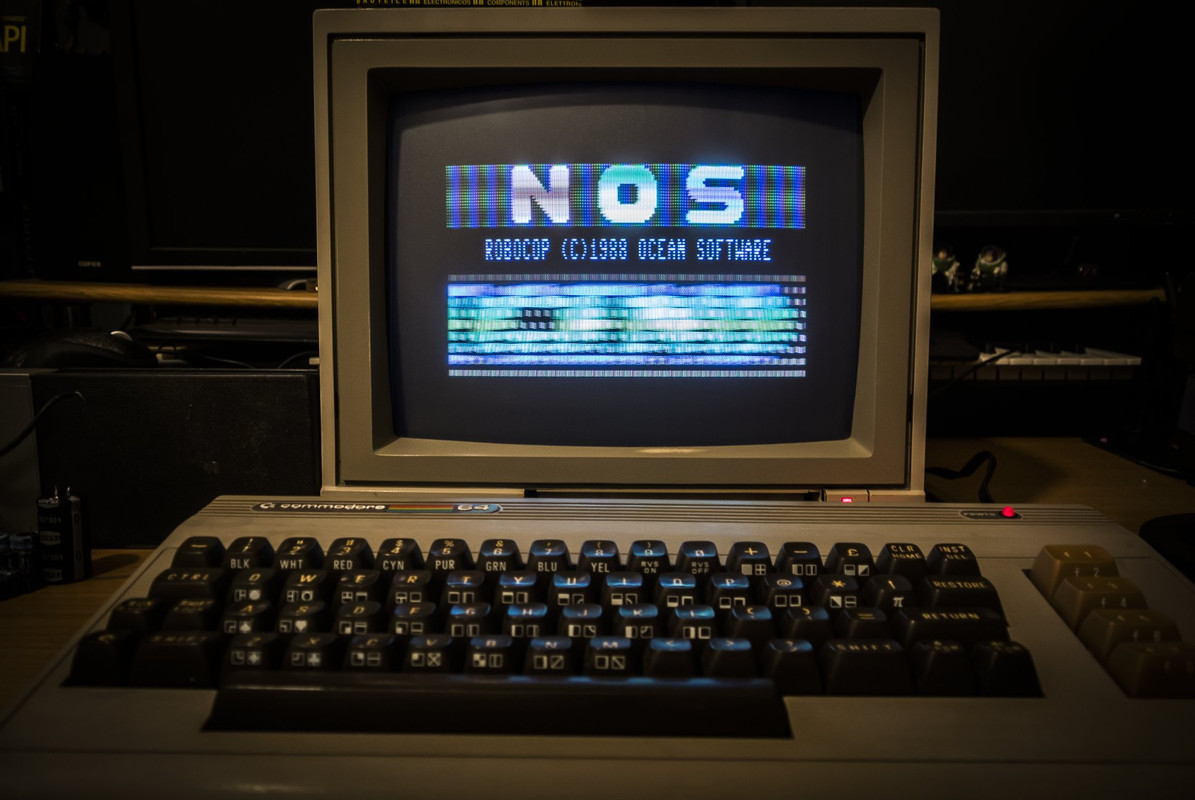

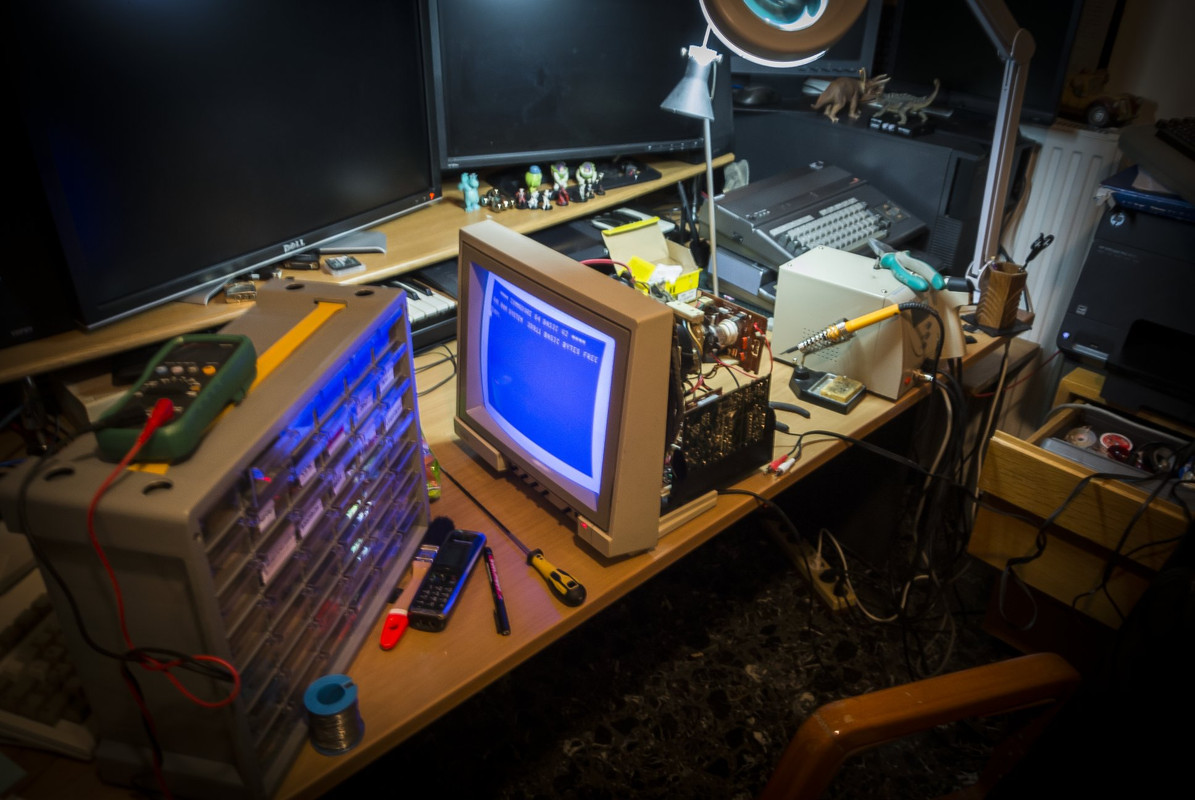

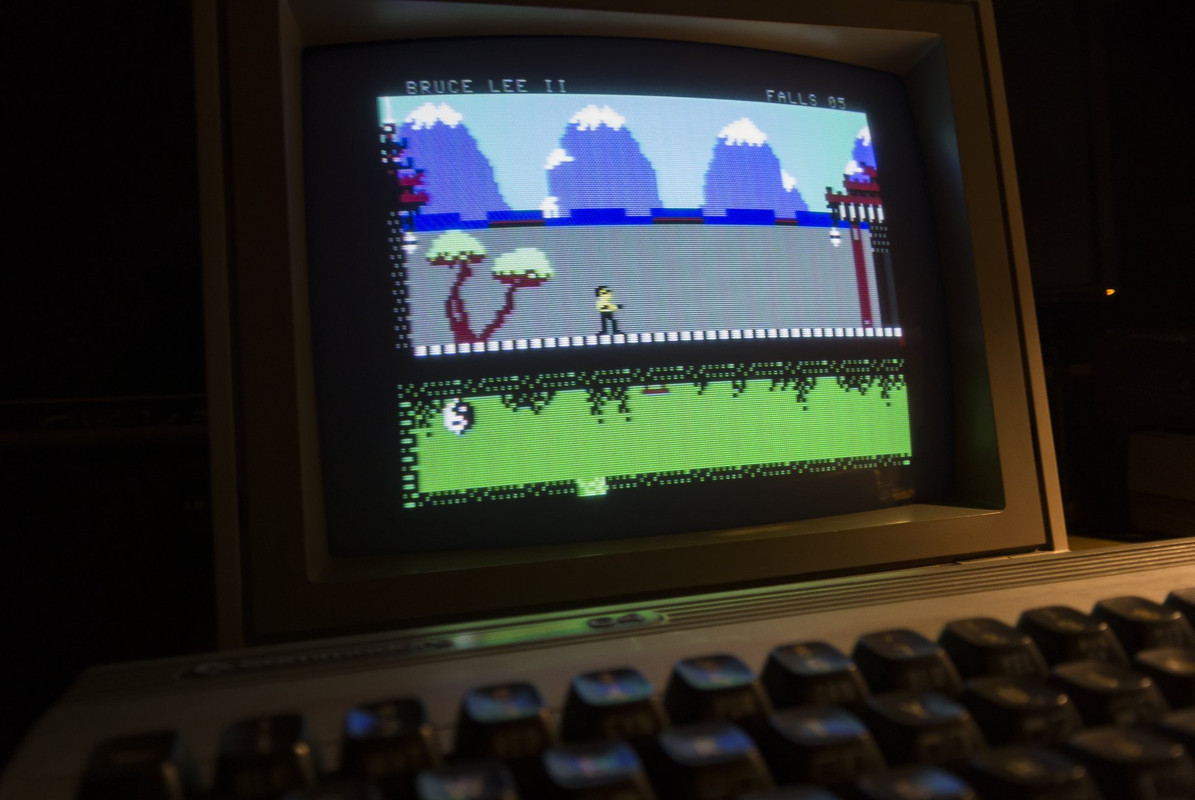

We are back. To monitoraki είναι ζωντανό. Ο φώσφορος του είναι πολύ καλός . Καινούργιοί πυκνωτές, καινούργιος μετασχηματιστής υψηλής θέλω να πιστεύω ότι θα το χαρεί ο Βασίλης για πολύ καιρό ακόμα.

Last edited:

dR_wH0

Solder Noob
Staff member
Messages
5,691
Reaction score
1,882
Points
213
Πω πω φιλε τι δουλειά έκανες!!! RESPECT!!! Βλέπω στόκαρες σε υψηλής μετασχηματιστές απο donberg κ εσύ ε ; χα χα χα!!!!!! Καλά οι φωτό σου τα σπάνε μιλάμε τα σπάνε....


geoanas

Commodore Vampire
Staff member
Messages
7,174
Reaction score
5,870
Points
223
Αμάν! Τι ποστάρα είναι τούτη! Μισό λεπτό μόνο...γκουχ...γκουχ...να συνέλθω από την σκόνη που αντίκρισα στις πρώτες φωτογραφίες!:D

Υποδειγματική εργασία και παρουσίαση!:love:

Τα σέβη μου Αντώνη και...Βασίλη με το καλό να το χαρείς!


antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Ευχαριστώ παίδες. Είχα φάει τέτοιο πήξιμο παιδιά, (για αυτό και εξαφανίζομαι, o Dr ξέρει...) που είχα ανάγκη μιας ρετροθεραπίας. :D


geoanas

Commodore Vampire
Staff member
Messages
7,174
Reaction score
5,870
Points
223
Καταλαβαίνω και συμπάσχω!..κι εγώ περνάω ψιλοχάλια (ο Dr ξέρει επίσης -λες να τον πάρουμε για ψυχολόγο / εξομολογητή; :D) αλλά ας είναι καλά τα retro κι εσείς εδώ πέρα που με ανεβάζετε! :thumbup:

Περιττό να σου πω ότι θα βγεις πρωτοσέλιδο! :love:;)


cutlaroc

Retro Addict
Messages
545
Reaction score
635
Points
103
Πραγματικός καλλιτέχνης! Δεν έχω να πω τίποτε άλλο... Εκτός του οτι είσαι ήρωας που αντιμετώπισες αυτή τη σκόνη!! :D:D


Jimpir76

Retro Member
Messages
134
Reaction score
171
Points
53
πολύ ωραίος
Το βασίλειο μου για ένα 1084!!


Scorpio_Gr

Retro Enthusiast
Messages
344
Reaction score
630
Points
103
Ένα πραγματικά ΚΑΤΑΠΛΗΚΤΙΚΌ Post!!!!!!!
Πολλά Πολλά Συγχαρητήρια!!!!!
το ευχαριστήθηκα και σε ευχαριστώ!!!!!

PS.
Πραγματικά με έπιασε φτέρνισμα από την σκόνη και μόνο που την είδα....


dR_wH0

Solder Noob
Staff member
Messages
5,691
Reaction score
1,882
Points
213
Παλιά λέγαμε "δεν πειραζει και λίγη σκόνη, προστατεύεί απο την υγρασία!!!" χα χα χα !!


transalp2

Retro Starter
Messages
25
Reaction score
67
Points
13
Μπραβο που αντι το Monitor να πηγαινε στον καλαθο των αχρηστων, θα βρει τον δρομο του για το γραφειο του ιδιοκτητη του.

Χιλια μπραβο.


Pluto63

Retro Addict
Messages
740
Reaction score
836
Points
93
Αντώνη, τώρα την αλήθεια... τι έκανες διαλογισμό Ζεν σε ασραμ στο Θιβέτ. Δεν παίζεται η λεπτομέρεια στο καθάρισμα, είναι απίστευτο. Respect και από εμένα, κανεις μια δουλειά που εγώ δεν θα έκανα ποτέ, έχω πολύ άσχημες εμπειρίες από καθοδικους και υψηλής τάσης που υποσχέθηκα στο εαυτό ποτέ πια. ΜΡΑΒΟ


toples50

Retro Starter
Messages
58
Reaction score
31
Points
18
Φοβερή δουλειά.Έχω αρκετά retro Mac μηχανήματα που θέλουν recap.Να σου τα στείλω?:)


DAT-Alex

Retro Addict
Messages
630
Reaction score
431
Points
73
Άψογη και υποδειγματική δουλειά Αντώνη Μπράβο και απο μένα +1.
Καλά οι φωτογραφίες σου (όπως πάντα υποδειγματικές) μου άρεσαν ιδιαίτερα οι ....πυκνωτές σε 'στάση προσοχής' ο ένας δίπλα στον άλλο.

(άσχετο: Αντώνη επι ευκαιρίας - τι έγινε εκείνο το προτζεκτάκι που έιχαμε συζητήσει καποια στιγμή... έψαξες λίγο τα υλικά;)

ΥΓ:Εκείνα τα ΄μπαρμπαδελάκια' μπροστά απο τις lcd οθόνες σε κάποια φώτο τί φιγούρες είναι , κάτι απο Mπαμπούλας ΑΕ (?!) χεχε!


antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Να είσαστε καλά βρε παιδιά. Αλέξανδρε τώρα μέσα στις γιορτές θα κάνω μια έρευνα να δω τα κόστη.;)

ΥΓ:Εκείνα τα ΄μπαρμπαδελάκια' μπροστά απο τις lcd οθόνες σε κάποια φώτο τί φιγούρες είναι , κάτι απο Mπαμπούλας ΑΕ (?!) χεχε!
Μπαμπούλας , Buzz light-year…star wars….ωραία πράματα !!!:D
