Αφού κατασκεύασα το παρακάτω... http://www.iamretro.gr/forum/index.php?threads/Επισκευή-c64.8324/page-2#post-133933

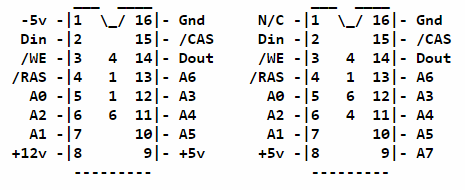

...σκέφτηκα πως εύκολα μπορείς να φτιάξεις και 4116 tester με την προσθήκη ενός positive negative output power supply για τα έξτρα ρεύματα που χρειάζεσαι (-5volt +12volt). Τον κώδικα δεν το ακούμπησα καθόλου μιας και τα pins είναι στην ουσία τα ίδια πέραν των pins 1,8,9.
Στην ουσία κατασκεύασα ένα ακόμη dramadruino με κάποιες αλλαγές στις συνδέσεις.
Αυτό που βλέπετε είναι το σχηματικό για τον 4164/41256 tester. Οι αλλαγές που θα χρειαστούν είναι, τα +5 volt να φύγουν από το pin 8 και να πάνε στο pin9. Η επαφή (3) με (Α7) μας είναι άχρηστη και την αφαιρούμε. Η επαφή (Α0) με (Α8) είναι άχρηστη και την αφαιρούμε επίσης. Σειρά τώρα έχει να τροφοδοτήσουμε το pin (A8) με -5 volt, όπως επίσης και το pin (8) με τα +12 volt. Εδω είναι που χρειαζόμαστε το positive negative output power supply. Έχω προσθέσει το link για αγορά στο κάτω μέρος της σελίδας για να μην ψάχνεστε.
Ο νέος 4116 tester έχει δοκιμαστεί με πολλές μνήμες, λειτουργικές αλλά και ελαττωματικές και αποδείχθηκε αλάνθαστος!



Για αγορά, Positive negative output power supply:
https://mbest.aliexpress.com/detail...&terminal_id=ca839980682e480cb2e72a0d8efaa2f1
Ευχαριστώ.
...σκέφτηκα πως εύκολα μπορείς να φτιάξεις και 4116 tester με την προσθήκη ενός positive negative output power supply για τα έξτρα ρεύματα που χρειάζεσαι (-5volt +12volt). Τον κώδικα δεν το ακούμπησα καθόλου μιας και τα pins είναι στην ουσία τα ίδια πέραν των pins 1,8,9.

Στην ουσία κατασκεύασα ένα ακόμη dramadruino με κάποιες αλλαγές στις συνδέσεις.
Αυτό που βλέπετε είναι το σχηματικό για τον 4164/41256 tester. Οι αλλαγές που θα χρειαστούν είναι, τα +5 volt να φύγουν από το pin 8 και να πάνε στο pin9. Η επαφή (3) με (Α7) μας είναι άχρηστη και την αφαιρούμε. Η επαφή (Α0) με (Α8) είναι άχρηστη και την αφαιρούμε επίσης. Σειρά τώρα έχει να τροφοδοτήσουμε το pin (A8) με -5 volt, όπως επίσης και το pin (8) με τα +12 volt. Εδω είναι που χρειαζόμαστε το positive negative output power supply. Έχω προσθέσει το link για αγορά στο κάτω μέρος της σελίδας για να μην ψάχνεστε.
Ο νέος 4116 tester έχει δοκιμαστεί με πολλές μνήμες, λειτουργικές αλλά και ελαττωματικές και αποδείχθηκε αλάνθαστος!



Για αγορά, Positive negative output power supply:
https://mbest.aliexpress.com/detail...&terminal_id=ca839980682e480cb2e72a0d8efaa2f1
Ευχαριστώ.
