Συντήρηση Commodore monitor 1802

antnik

Retro Addict
Μετά από πολύ καιρό , επιτέλους βρήκα λίγο χρόνο να ασχοληθώ με την συντήρηση ενός monitor Commodore 1802. Όπως έχετε καταλάβει και από άλλα post τα monitor είναι από τις αγαπημένες μου επισκευές . Το κακό είναι ότι θέλει χώρο και δεν μπορείς εύκολα να το μαζέψεις με όλα τα συναφή εργαλεία , οπότε πρέπει να ασχοληθείς και να τελειώσεις χωρίς διακοπές.

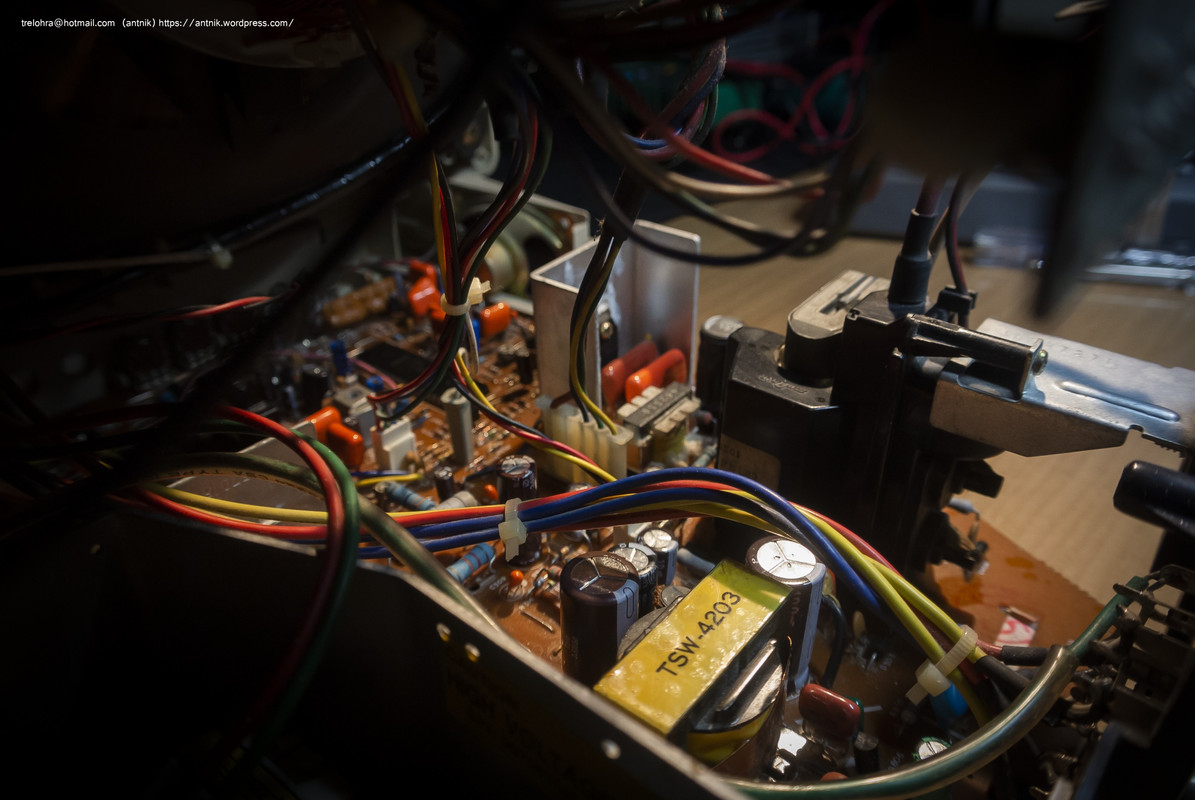

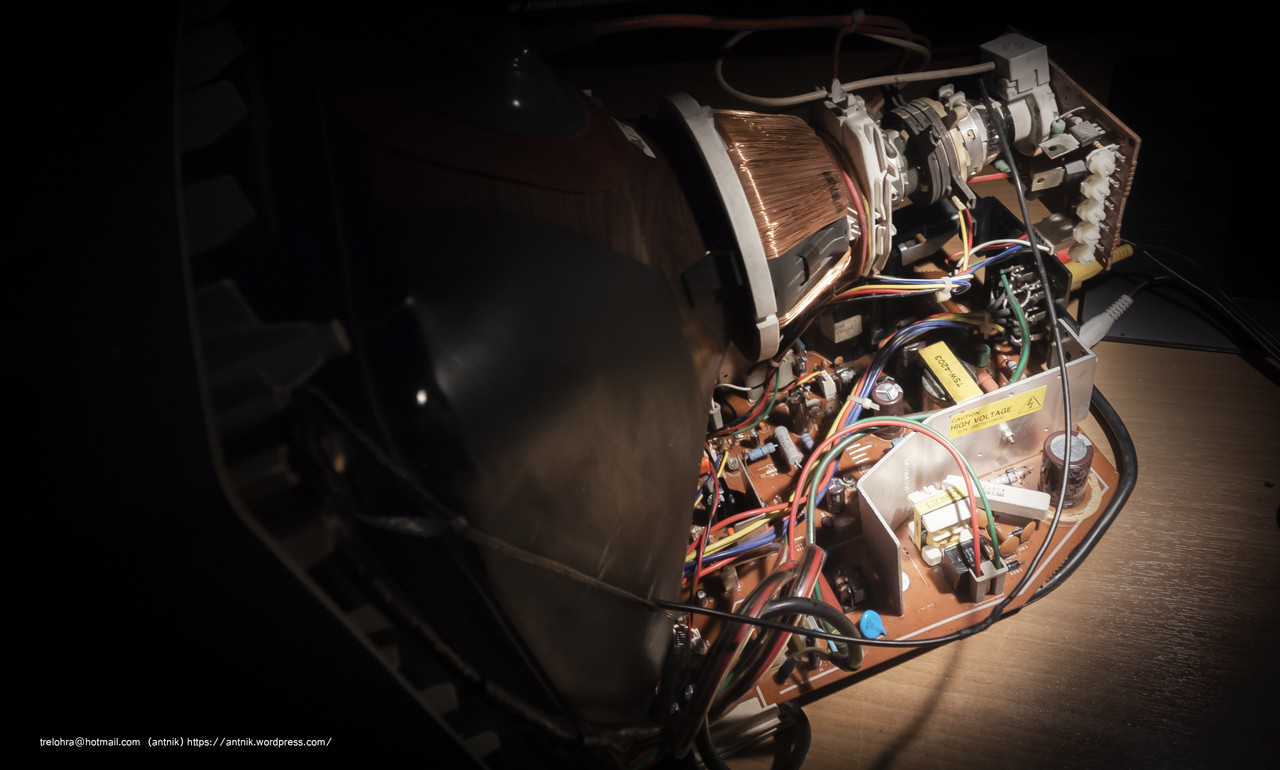

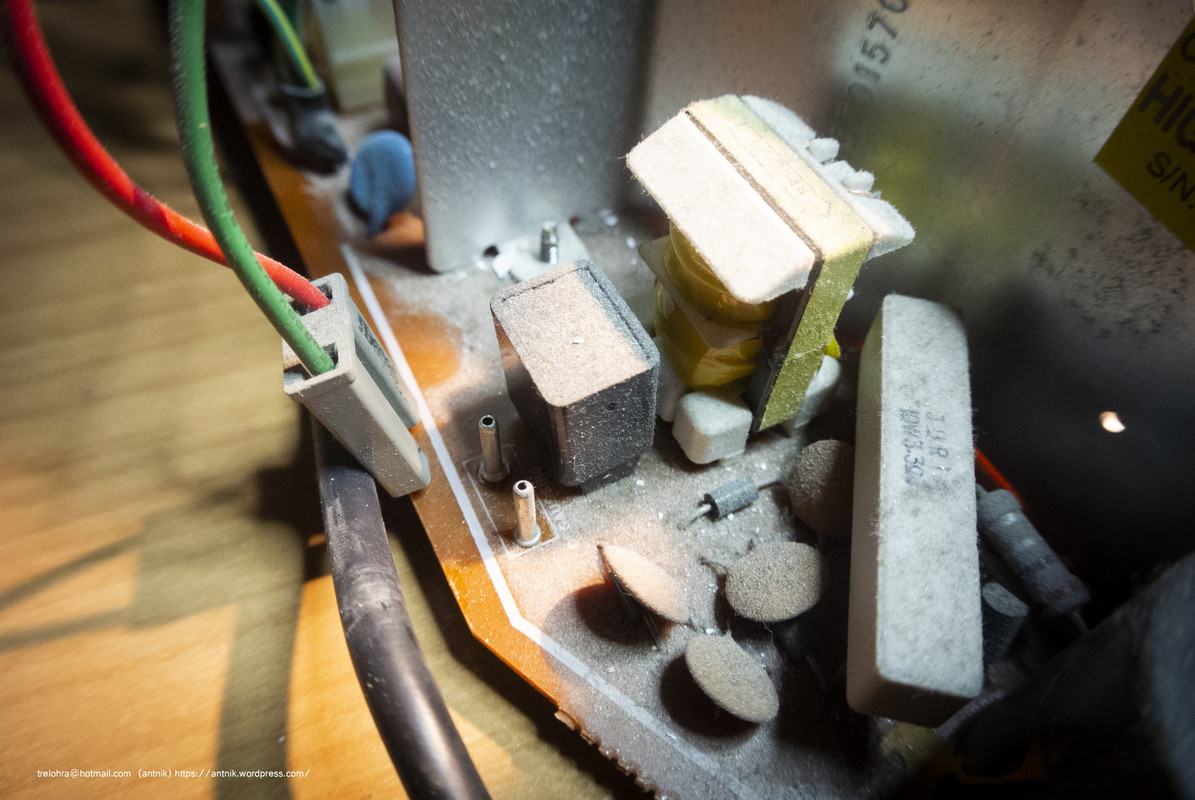

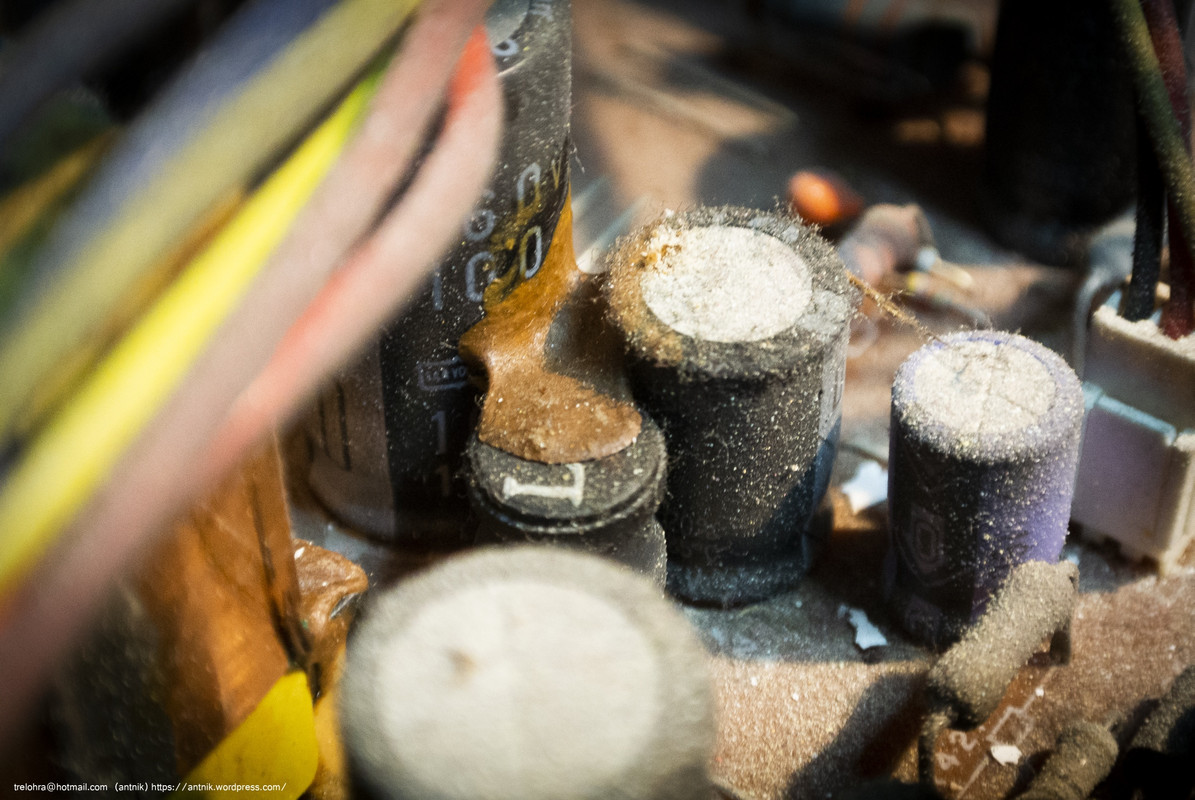

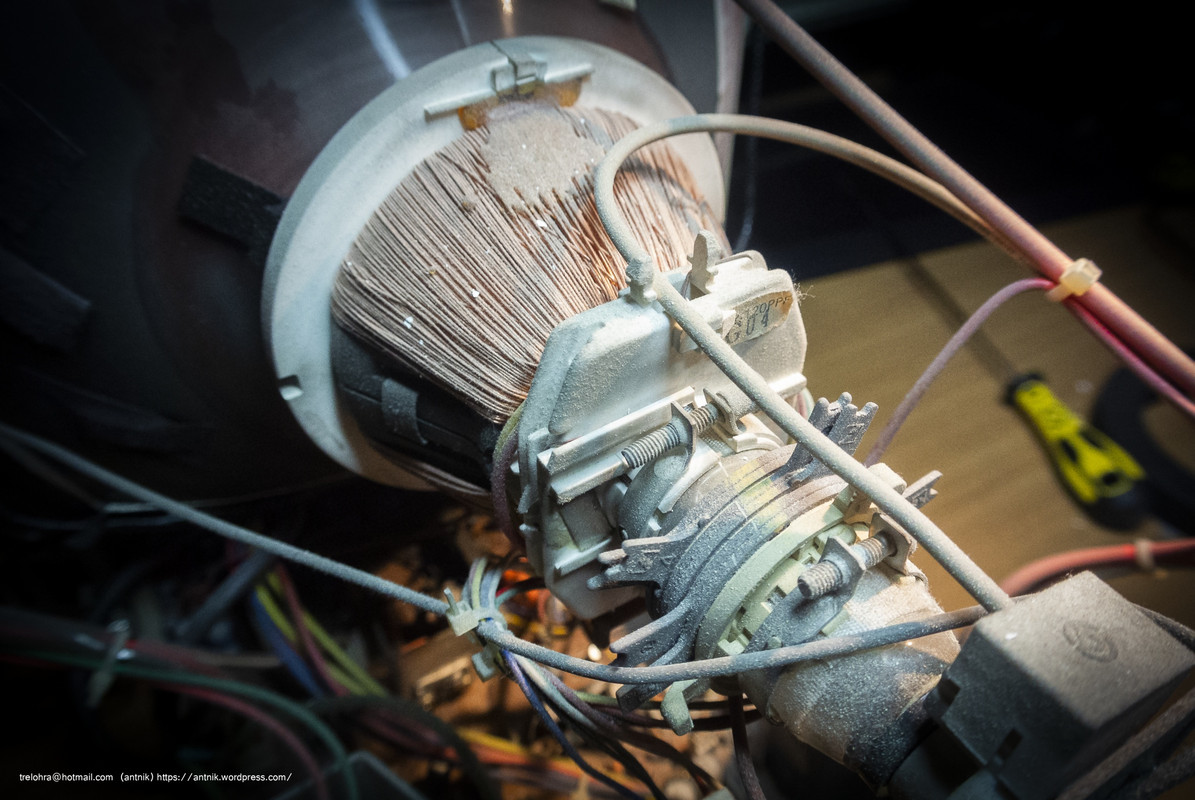

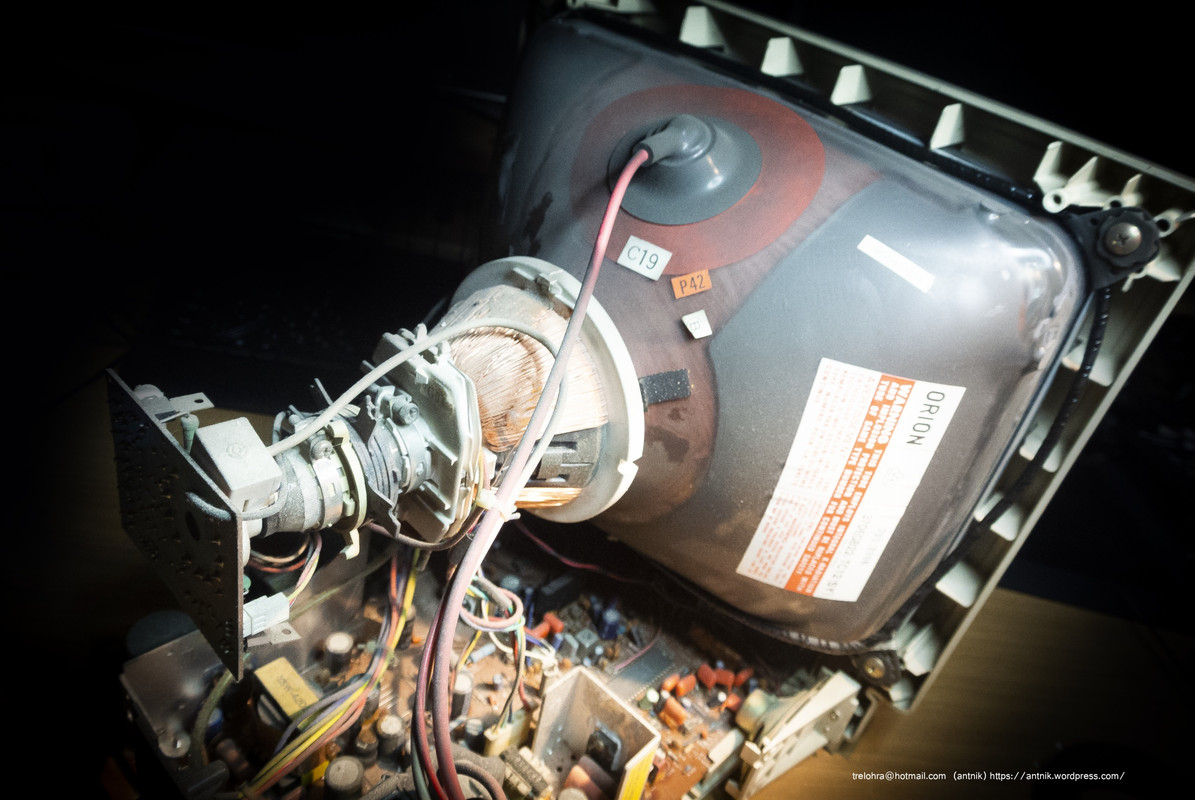

Ανοίγοντας το monitor έπαθα ένα μικρό σοκ βλέποντας μαρμαρόσκονη και κάτι σοφάδες μέσα στο monitor μαζί με την συνήθη βρομιά που μαζεύουν όλα αυτά τα χρόνια. Αν είχε στόμα θα ήταν ενδιαφέρουσα η ιστορία του.

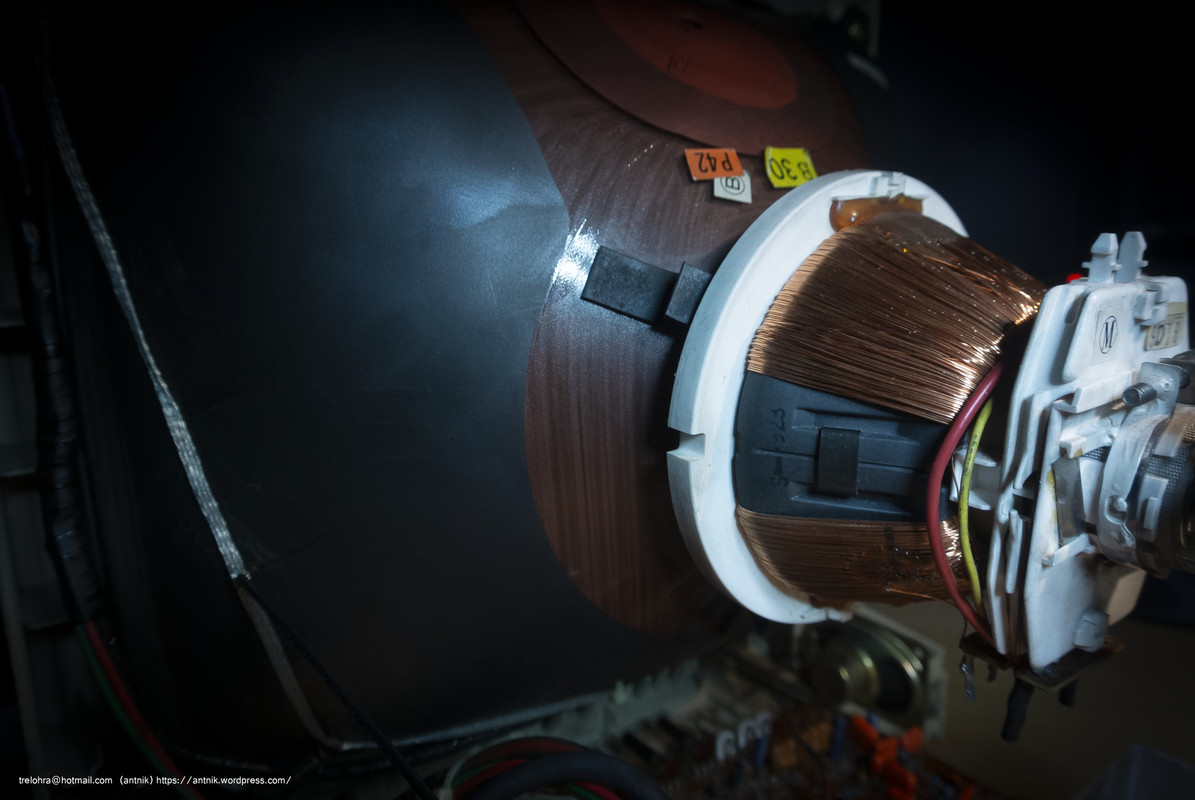

Αφού βγάλουμε προσεχτικά την βεντούζα αποφορτίζοντας την οθόνη ξεκινάμε. Πινελάκι για να φύγουν οι σκόνες, σπρέι με λιπαντικό σε πανάκι για καθαρισμό της οθόνης και πανάκια με τσιμπίδα για καθαρισμό του board.

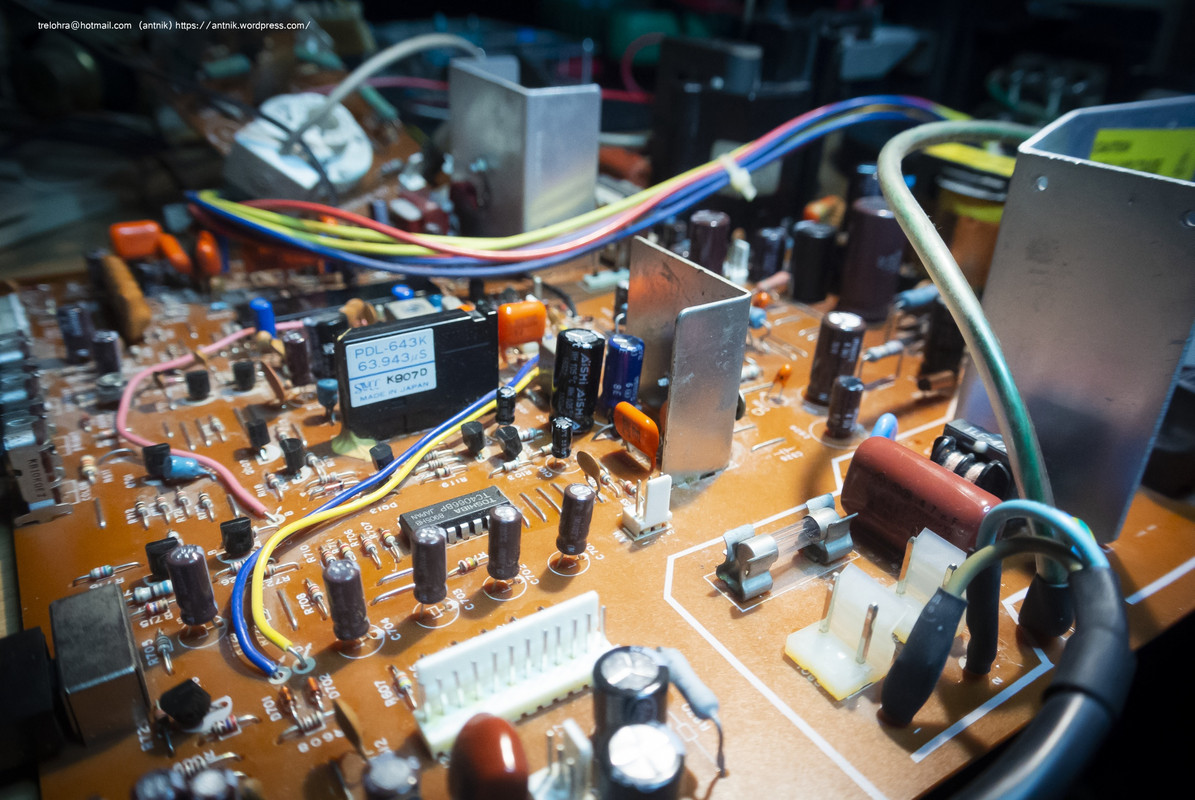

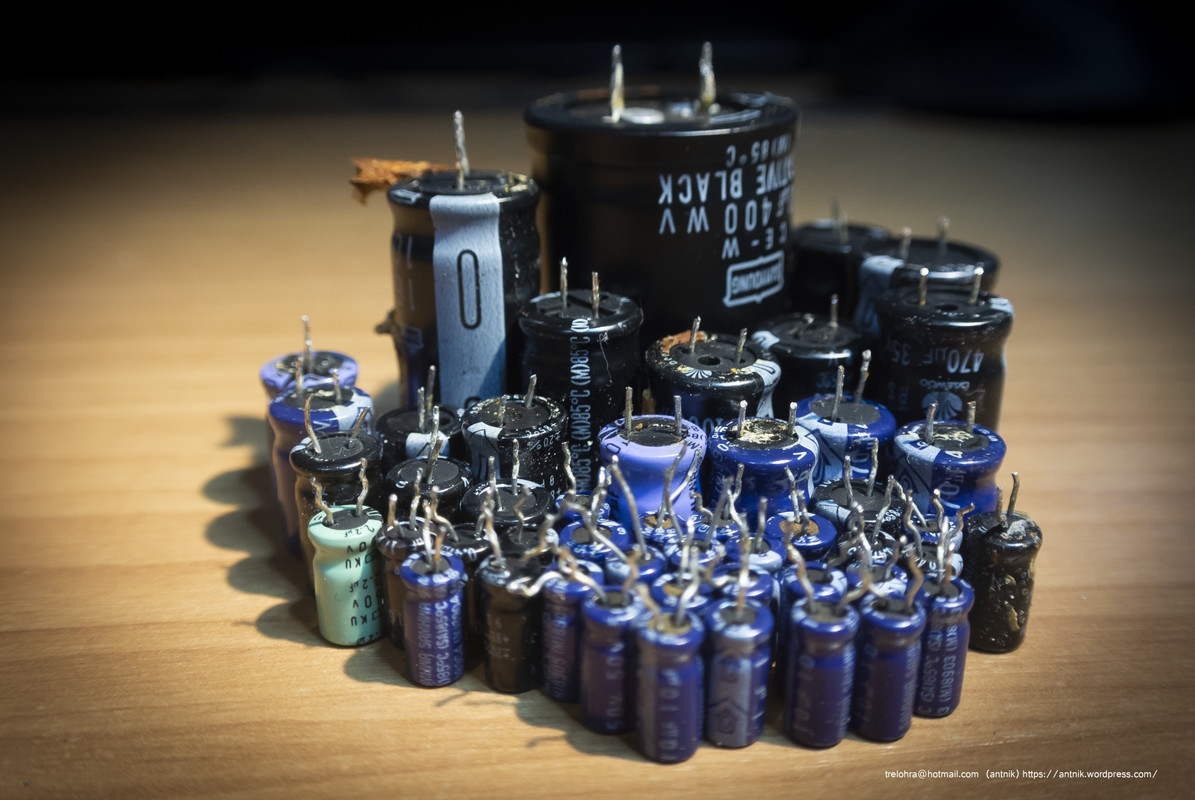

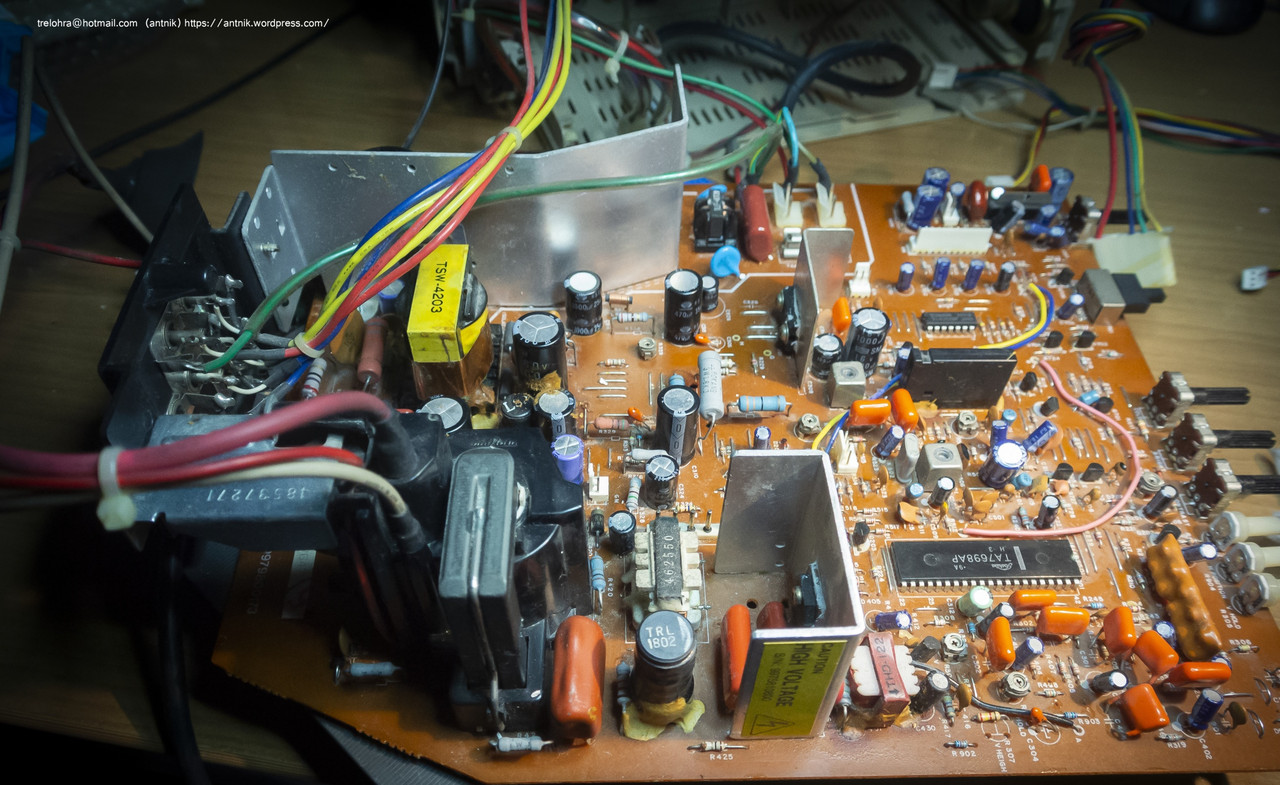

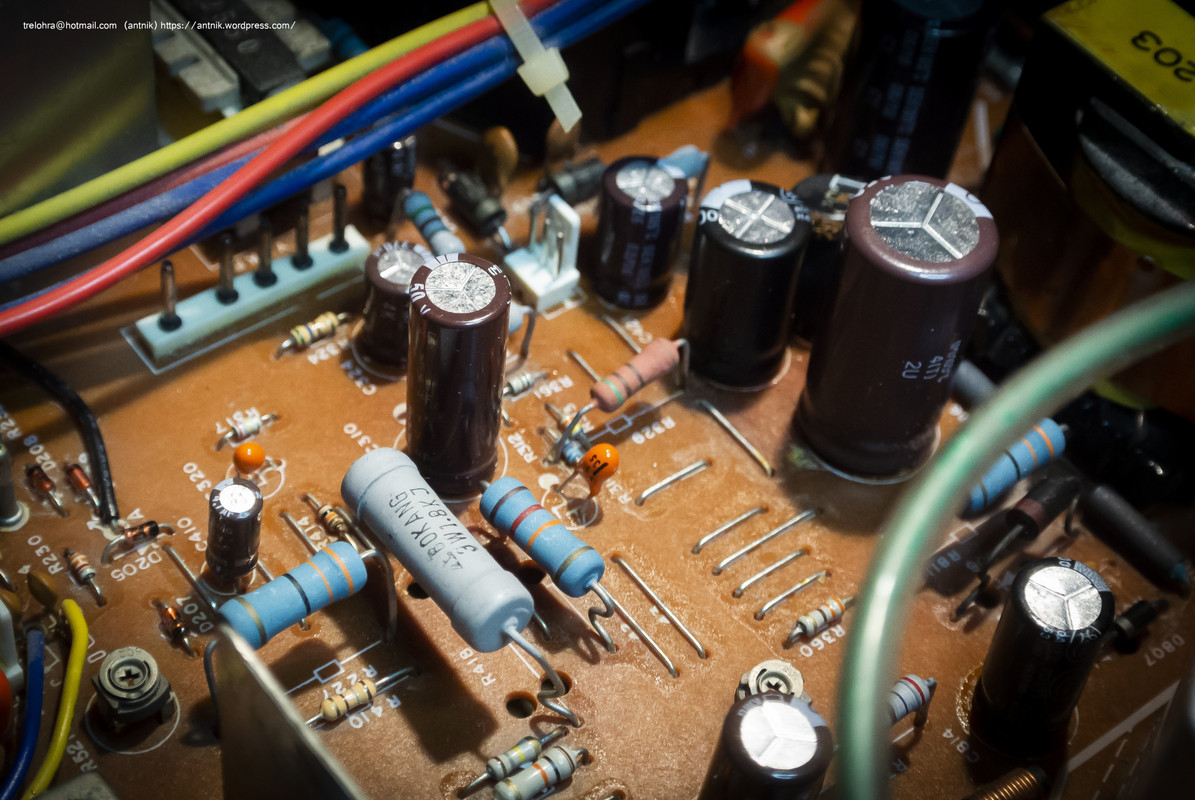

Αφού έχουμε φέρει τον καθαρισμό του monitor σε ένα καλό βαθμό, ξεκινάμε αλλαγή πυκνωτών και με κάθε αφαίρεση πυκνωτή καθαρίζουμε την γύρω περιοχή και αντικαθιστούμε με καινούργιους

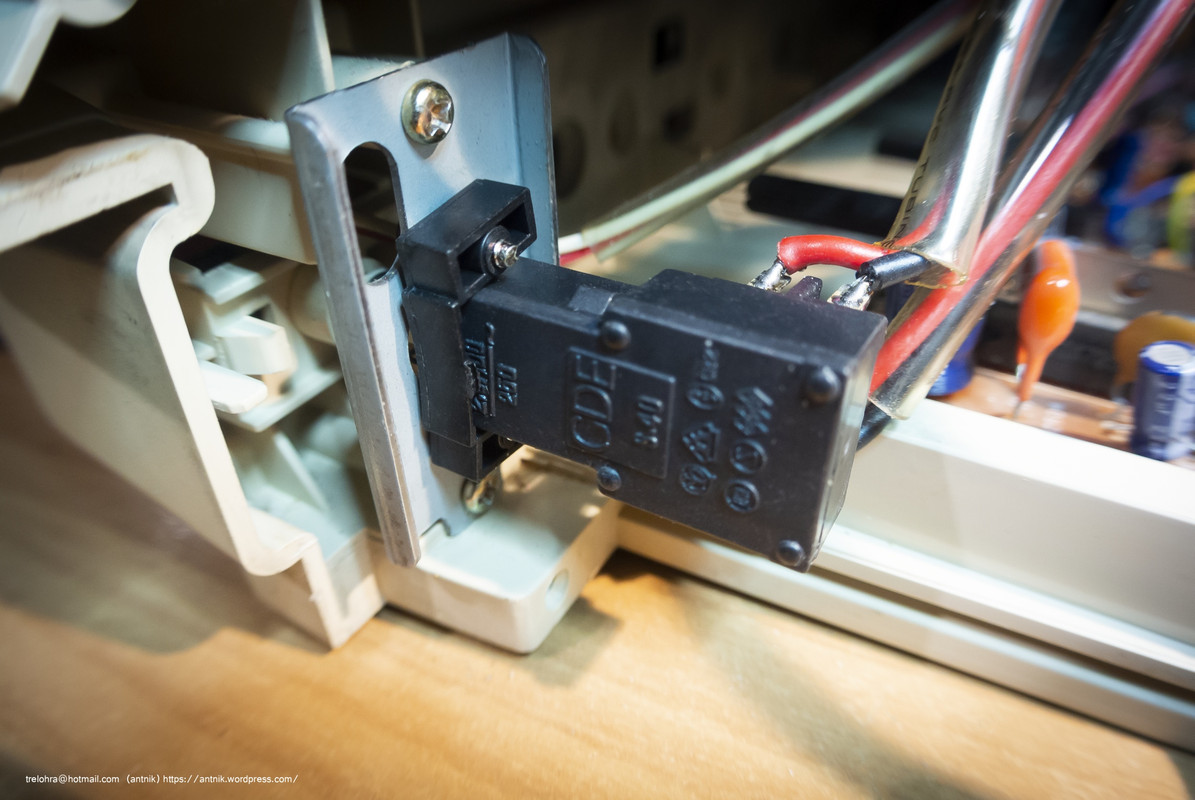

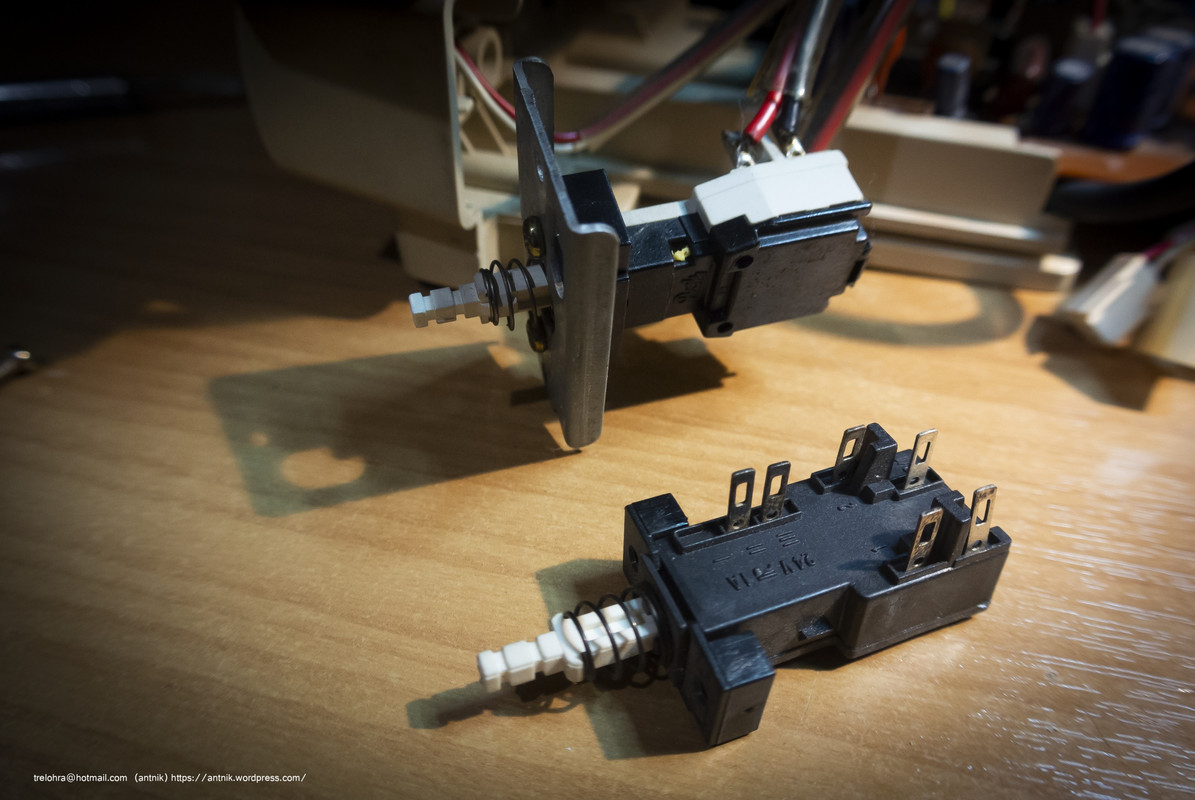

Αλλαγή και στο Power Switch που σχεδόν σε όλα τα μόνιτορ μετά από τόσα χρόνια δεν κρατάει την θέση του ON/OFF




και συναρμολογούμε

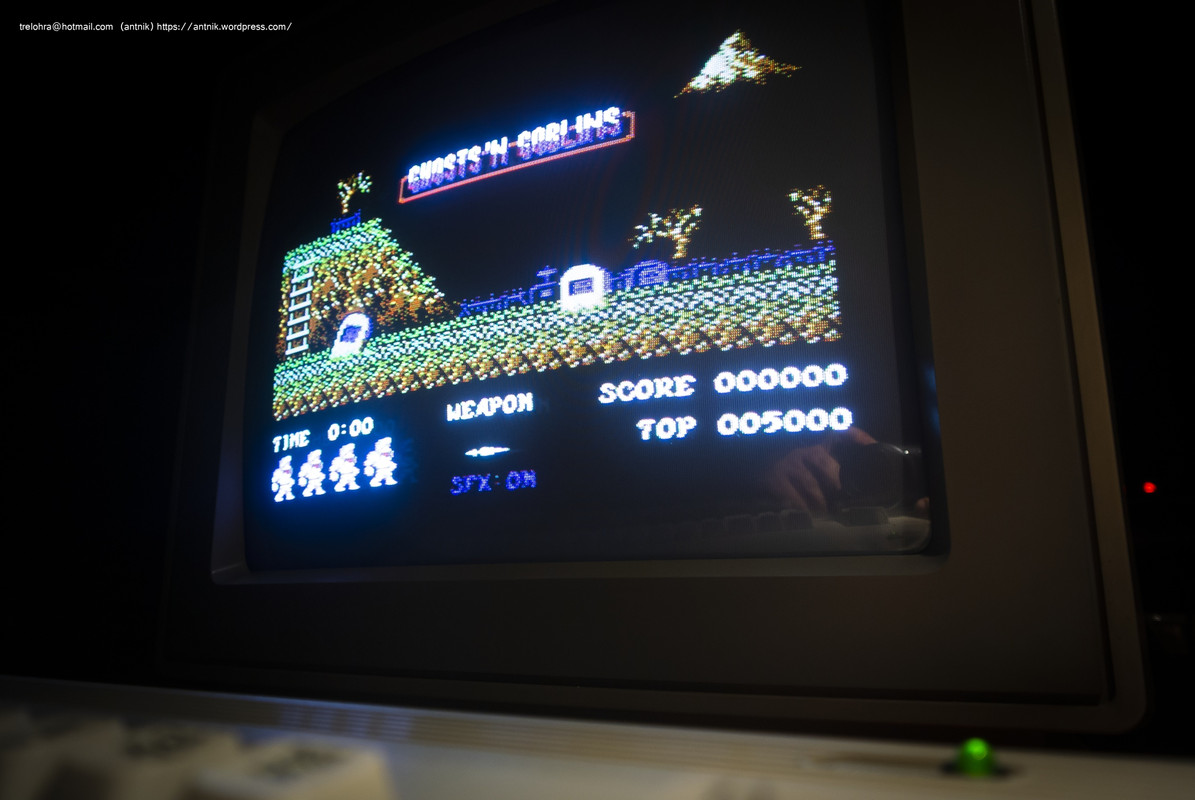

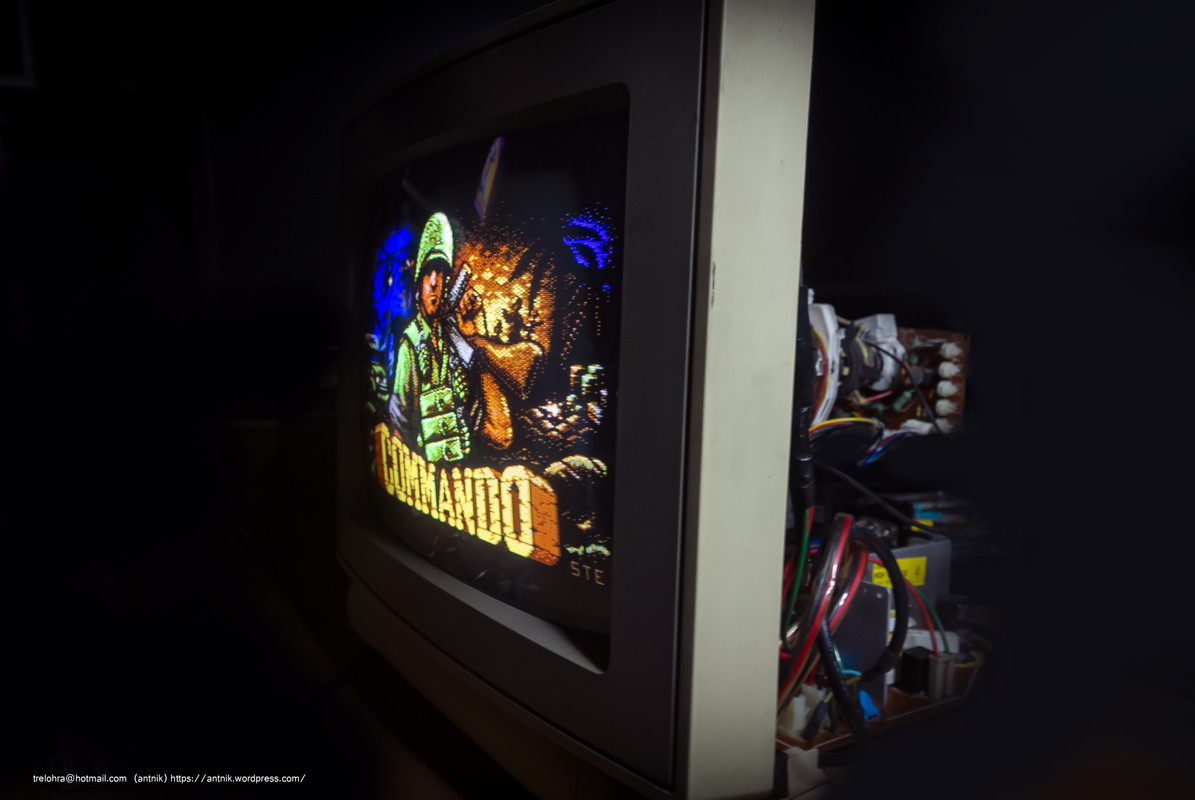

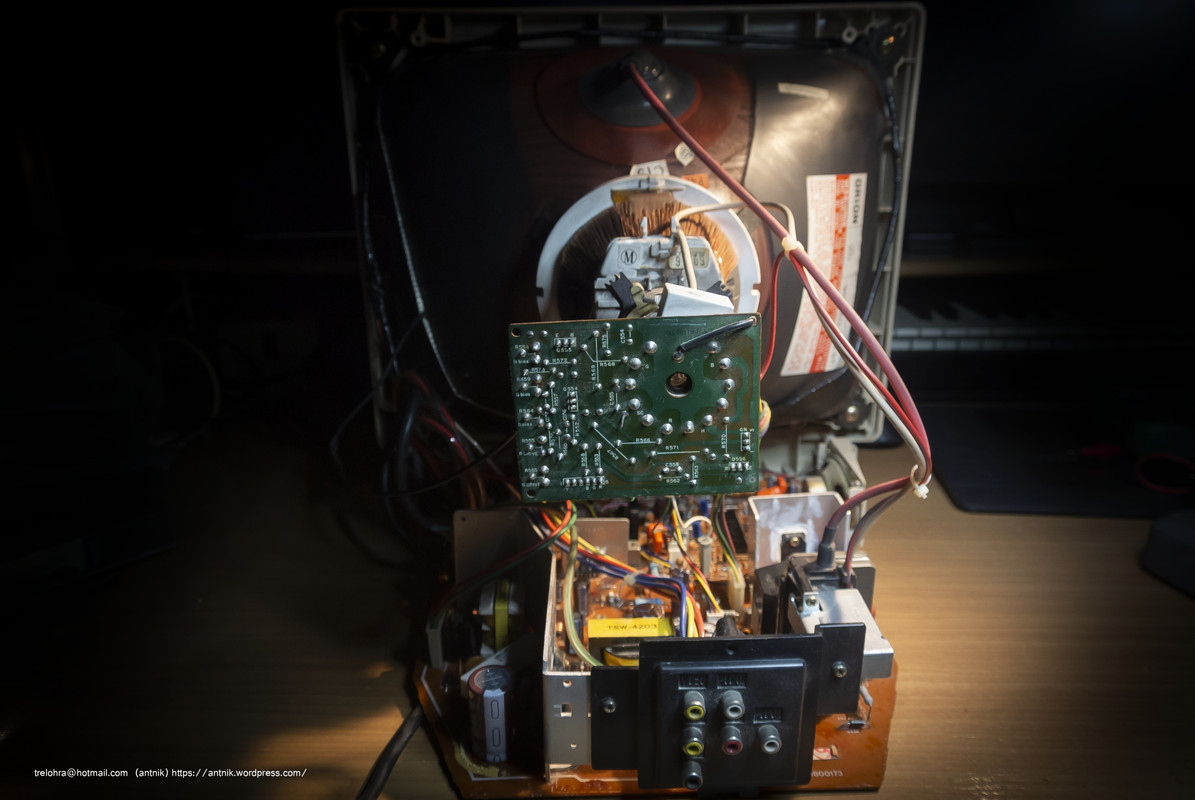

Ώρα για δοκιμή όπως είναι ανοιχτό το monitor. To πρώτο test δοκιμής είναι να το αφήσω για μια ώρα ανοιχτό.

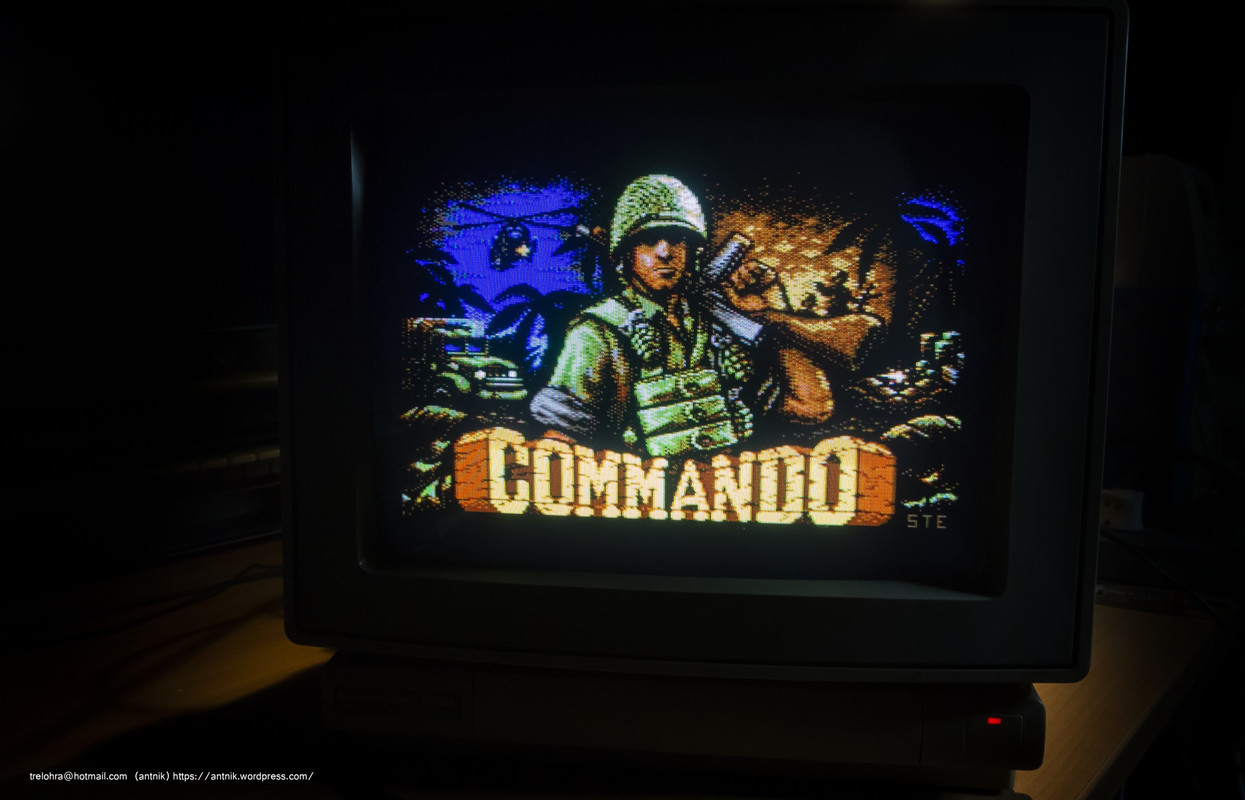

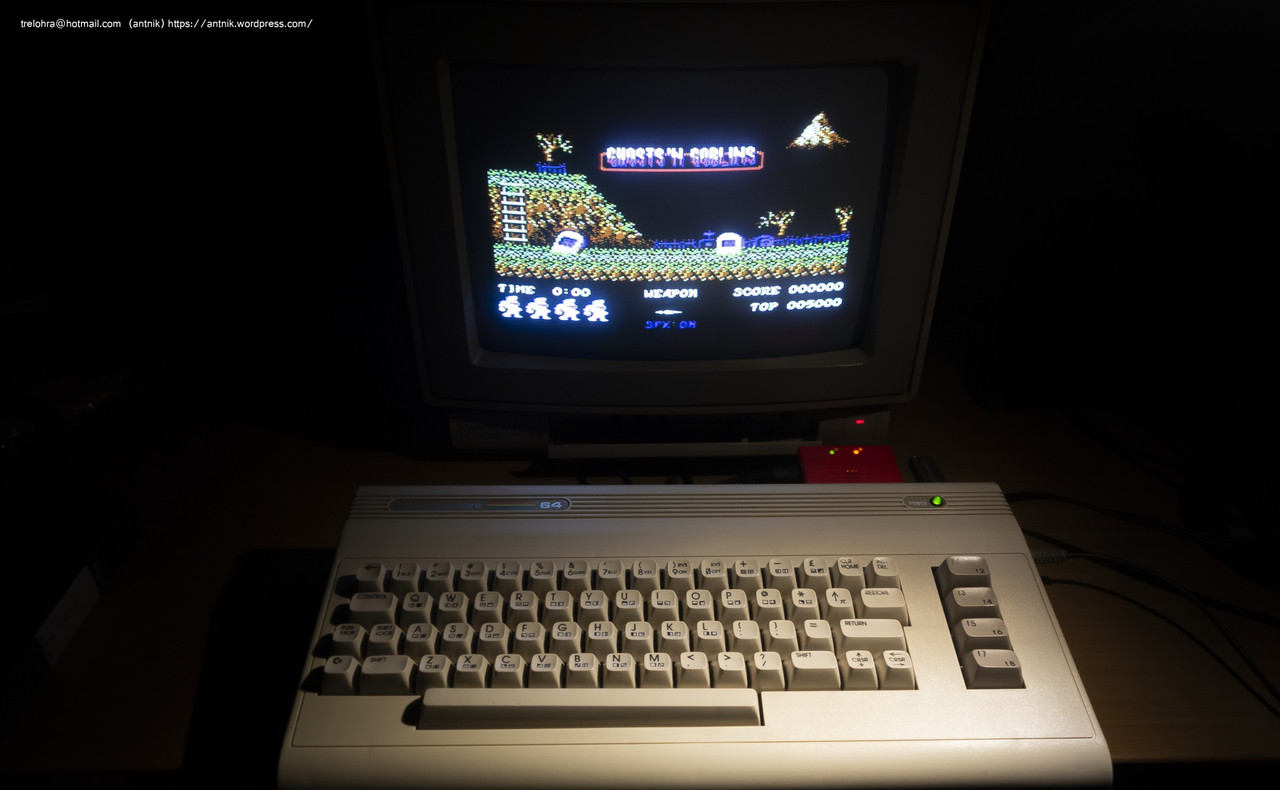

Τέλος κλείνουμε τα καπάκια και ώρα για δεύτερο τεστ άλλη μία ώρα εκτός αν σε συνεπάρει το παιχνίδι και πας παραπάνω.




dR_wH0

Solder Noob
Staff member

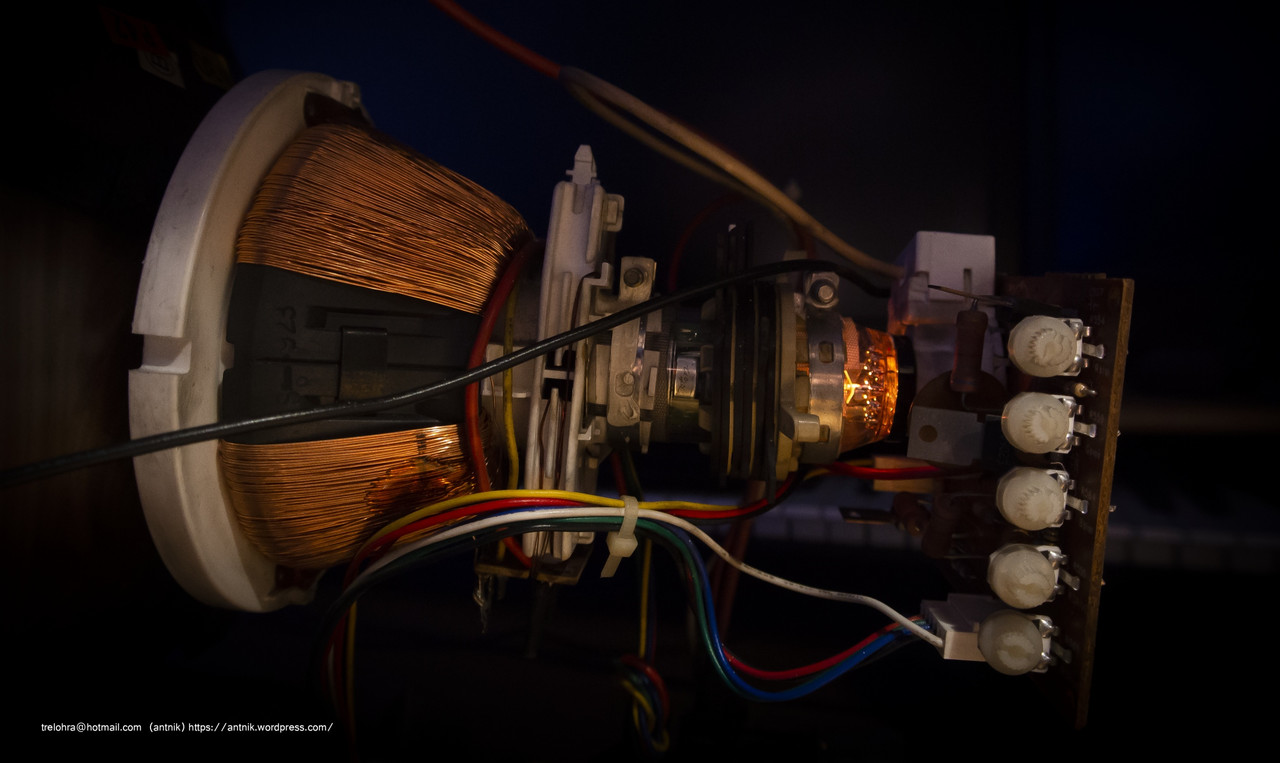

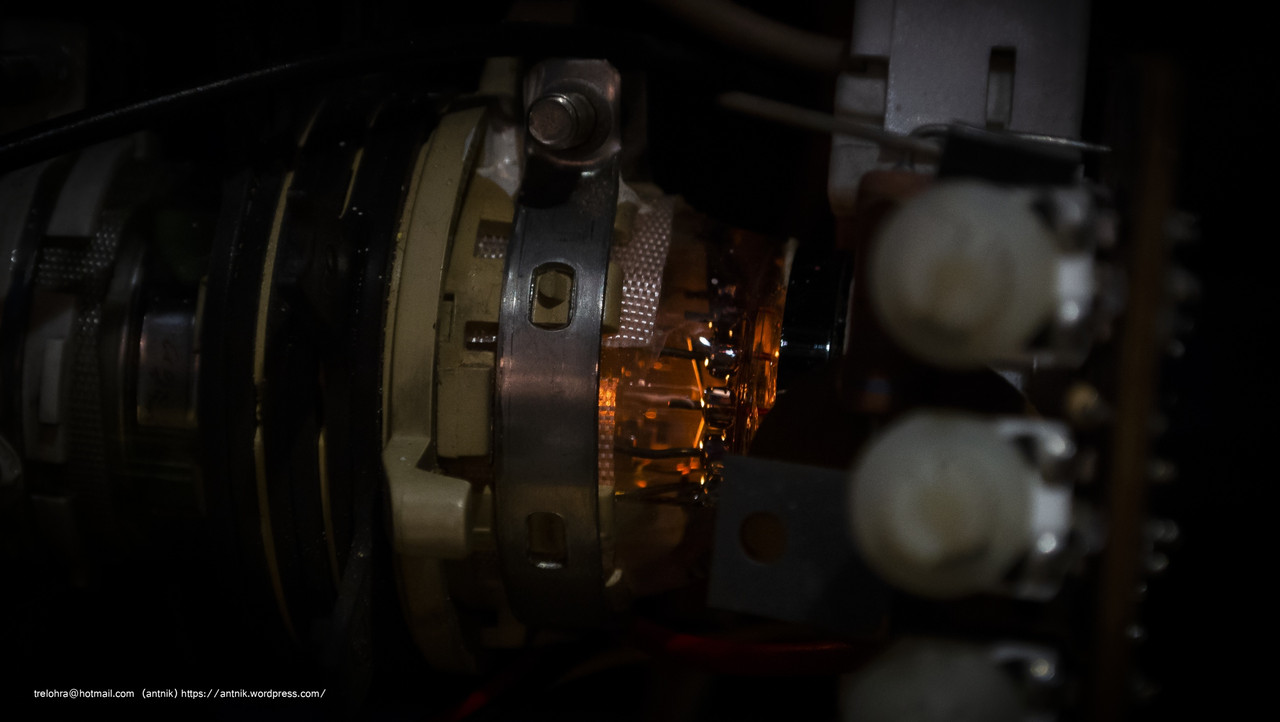

Respect. Τι να πω. Αγαπημένη φωτογραφία μου ; Την ωρα που δουλέυει το μονιτορ και τράβηξες φωτό το πυροβόλο...πιου πιουυυυ :)

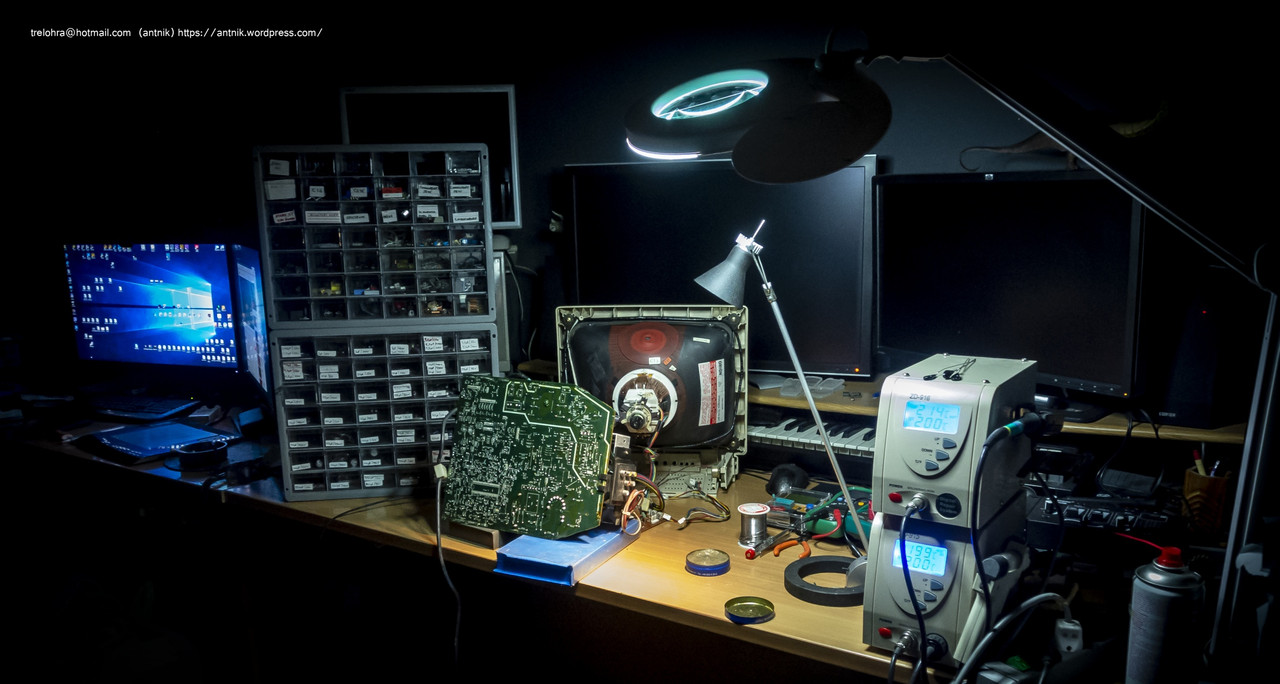

Y.Γ : Ποιο rework station είναι αυτό που έχεις εκεί ;


antnik

Retro Addict
Respect. Τι να πω. Αγαπημένη φωτογραφία μου ; Την ωρα που δουλέυει το μονιτορ και τράβηξες φωτό το πυροβόλο...πιου πιουυυυ :)

Y.Γ : Ποιο rework station είναι αυτό που έχεις εκεί ;
Ημουν σίγουρος ότι αυτή η φωτό θα σου άρεσε.:D
Σταθμός κόλλησης ZD-915 και αποκόλλησης ZD-916. Οι ποιο προσιτοί σταθμοί από οικονομική άποψη για το hobby μας.


btp

Retro Member
Απλά respect φίλε antnik και για τη δουλειά και για το φωτογραφικό υλικό! :thumbup:

Ερωτήσεις:
α) Πριν την επέμβαση το monitor λειτουργούσε?
β) Βλέπω σημαντικό πλήθος πυκνωτές! Αν επιτρέπεται, πόσο περίπου είναι το κόστος αγοράς νέων? Είναι απαραίτητη η αλλαγή όλων?


antnik

Retro Addict
Απλά respect φίλε antnik και για τη δουλειά και για το φωτογραφικό υλικό! :thumbup:

Ερωτήσεις:
α) Πριν την επέμβαση το monitor λειτουργούσε?
β) Βλέπω σημαντικό πλήθος πυκνωτές! Αν επιτρέπεται, πόσο περίπου είναι το κόστος αγοράς νέων? Είναι απαραίτητη η αλλαγή όλων?
Ευχαριστώ φίλε. Ναι ναι λειτουργούσε για αυτό και στον τίτλο έγραψα συντήρηση. Η αλλαγή πυκνωτών είναι κάτι που το κάνω για μένα. Τους παλιούς τους μετράω κάποιοι είναι καλοί κάποιοι όχι τόσο αλλά γενικώς το κάνω σε όλα τα monitor που έχω για να έχω το κεφάλι μου ήσυχο με την λογική ότι ένας κακός πυκνωτής μπορεί να σου δημιουργήσει βλάβη σε άλλο ηλεκτρονικό μέρος του monitor. Το κόστος είναι από 15 μέχρι 25 ευρώ.

Σε παλαιότερα άρθρα αν δεις έχω βλάβες. Στο Commodore 1901 , σε Philips

Σε επόμενο άρθρο, σε ένα άλλο 1802 θα παρουσιάσω μια απρόσμενη σπάνια βλάβη.


sly*m

Retro Member
@antnik
Ωραίος φίλε. Και γω έχω ένα καμμένο Thomson του Atari SΤ μου. Έκανε ηλεκτρικό τόξο στο καλώδιο ρεύματος πάνω στην πλακέτα και κάηκε ο inverter της βασικής τροφοδοσίας (και το τρανζίστορ ισχύος φυσικά). Βρήκα τα υλικά, ελπίζω να έπεσα μέσα στις μετρήσεις των εξαρτημάτων που παρέδωσαν πνεύμα και ελπίζω πάντα να το ξανακάνω να λειτουργήσει και να κάνω ένα thread για την επισκευή... Μπράβο πάντως.


geoanas

Commodore Vampire
Staff member
Ωραίος Αντώνη! Οι φωτογραφίες :love: , γενικά όλο το υλικό για ακόμη μια φορά εμπνέουν!!! :) Respect! :thumbup:


paranoicb

Retro Starter
Όπως πάντα άλλη μια άψογη επισκευή οθόνης. Μπράβο Αντώνη φανταστική δουλειά.


turrican

Retro Guru
Ανάπαυση ψυχής (και όρασης).
Αν και δε κατέχω πολύ από αυτά, εντούτοις, έχω ανοιχτά τα μάτια μου, αφού όλα αυτά τα Philips-οειδή monitors που υπάρχουν εκεί έξω, λογικά με παρόμοιο τρόπο θα προσεγγίζονται.


dR_wH0

Solder Noob
Staff member
Ανάπαυση ψυχής (και όρασης).
Αν και δε κατέχω πολύ από αυτά, εντούτοις, έχω ανοιχτά τα μάτια μου, αφού όλα αυτά τα Philips-οειδή monitors που υπάρχουν εκεί έξω, λογικά με παρόμοιο τρόπο θα προσεγγίζονται.
Ακριβώς ;) Ενα σασί για πολλά :)
